مدخل شحن هواوي HONOR X7

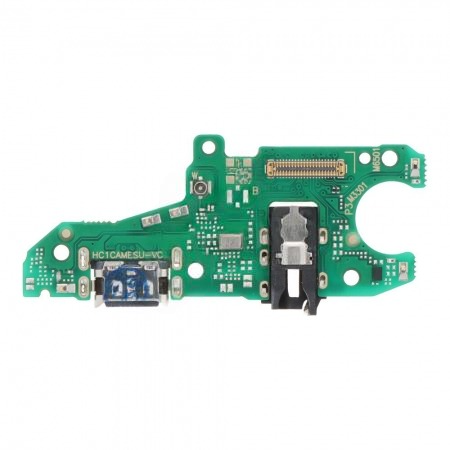

في جهاز Honor X7 (الموديل CMA-LX1 / CMA-L21)، نجد تصميماً حديثاً يعتمد على بطارية كبيرة (5000 ملّي أمبير) وسرعة شحن جيدة، مما يتطلب سلامة التوصيلات في المنطقة السفلية. يعتمد الجهاز على بوردة شحن فرعية (Sub-Board) مستقلة تدعم منفذ Type-C.

• نوع المنفذ: USB Type-C 2.0 (يدعم الشحن السريع Honor SuperCharge بقوة 22.5 واط وتقنية OTG).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي + مدخل سماعة الأذن 3.5mm + سوكيت فلاتة الربط الرئيسية + نقاط تلامس الجرس). 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Honor X7:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “الشحن البطيء” (⚠️ تنبيه مهني): الجهاز يدعم شحن 22.5 واط. تركيب بوردة شحن “تجارية” (Copy) سيؤدي لفقدان ميزة الشحن السريع وظهور رسالة “شحن بطيء”. النصيحة: يفضل دائماً لحام مدخل Type-C جديد (الأرجل الأصلية) على البوردة الأصلية للحفاظ على كفاءة الشحن والمايك الأصلي. 🔬

2. خطر فك الظهر البلاستيكي: الظهر في Honor X7 مصنوع من البلاستيك المقوى (Polycarbonate) ومثبت بغراء قوي. ملاحظة: البصمة جانبية مدمجة بزر الطاقة، لذا لا توجد فلاتة بصمة خلفية تخشى قطعها عند رفع الظهر، ولكن احذر من خدش الطلاء الداخلي. استخدم حرارة (80°C). 🧼

3. مشكلة “علامة السماعة”: مدخل السماعة 3.5mm قريب جداً من منفذ الشحن. أي رطوبة أو سوائل تدخل من فتحة الشحن قد تسبب “قفلة” في مسارات السماعة، مما يقطع صوت الجرس. الحل: تنظيف دقيق بـ إيزوبروبيل أو استبدال البوردة بقطعة “وكالة”.

4. تأثر المايك الرقمي: المايك في هذا الموديل حساس جداً للحرارة المباشرة. عند استخدام “الهيت جن” لتغيير المدخل المعدني، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة بعيداً عنه تماماً.

5. نقاط تلامس الجرس: إذا توقف الجرس عن العمل بعد التركيب، تأكد من تنظيف الريش النحاسية وإحكام ربط البراغي في الغطاء السفلي لضمان التلامس الجيد مع علبة الجرس.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): عند استخدام الشاحن الأصلي، يجب أن يسحب الجهاز تياراً يتراوح بين 1.5A و 2.1A. إذا ثبت السحب على 0.46A، فالمشكلة في مسارات البيانات ($D+$ / $D-$) أو بوردة شحن غير أصلية.

• قياس الجهد: باستخدام الملتيميتر، تأكد من وصول 5 فولت إلى سوكيت فلاتة الربط على بوردة الشحن قبل الشك في “الفلاتة الرئيسية” أو “آيسي الشحن” الرئيسي.
