مدخل شحن هواوي HONOR PLAY

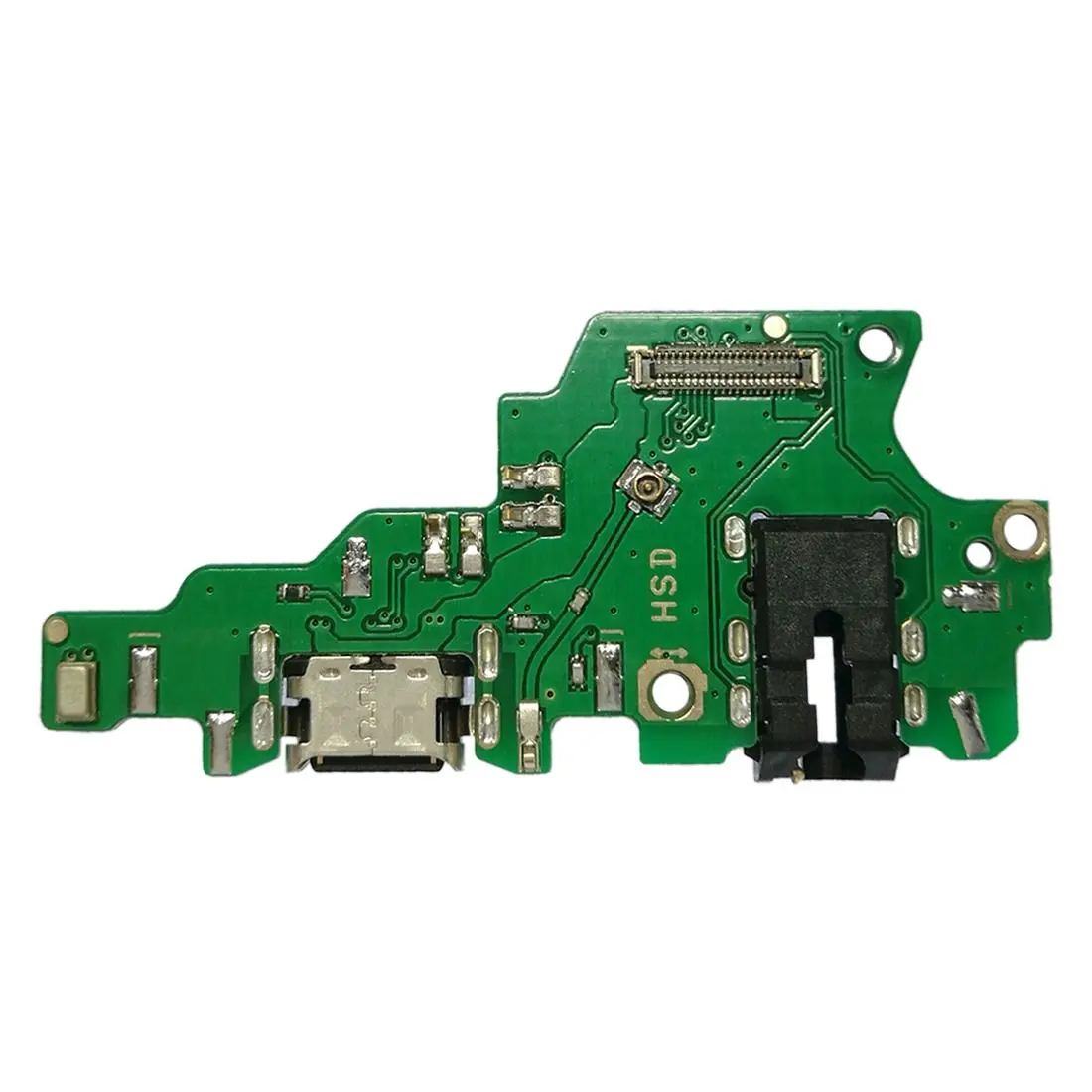

في جهاز Honor Play (الموديل COR-L29 / COR-AL00)، الموجه بشكل أساسي لمحبي الألعاب، نجد تصميماً داخلياً متيناً يعتمد على منفذ USB Type-C مثبت على بوردة شحن فرعية (Sub-Board) مستقلة. وبما أن الجهاز يدعم الشحن السريع، فإن جودة التوصيل في هذه المنطقة حيوية جداً لأداء البطارية.

• نوع المنفذ: USB Type-C 1.0 (يدعم الشحن السريع Fast Charging بقوة 18 واط وتقنية OTG).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي + مدخل سماعة الأذن 3.5mm + سوكيت فلاتة الربط الرئيسية + نقاط تلامس الجرس). 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Honor Play:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “ضعف الشحن” (⚠️ تنبيه مهني): بما أن الجهاز مخصص للألعاب، فغالبًا ما يتم استخدامه أثناء الشحن، مما يؤدي لتوسع المنفذ أو تكسر ريش اللحام الداخلية. النصيحة: يفضل دائماً لحام مدخل Type-C جديد (الأرجل الأصلية) على البوردة الأصلية للحفاظ على سرعة الشحن والمايك الأصلي. 🔬

2. خطر فك الظهر المعدني: الظهر في Honor Play معدني بالكامل ومثبت ببرغيين سفليين (Pentalobe) بجانب مدخل الشحن. احذر: فلاتة البصمة الخلفية تتصل بالبوردة الأم؛ عند رفع الظهر، افتحه ببطء وافصل سوكيت البصمة أولاً لتجنب قطعه. 🧼

3. مشكلة “علامة السماعة”: مدخل السماعة 3.5mm مدمج في بوردة الشحن. أي رطوبة أو أملاح تدخل من فتحة الشحن قد تسبب “قفلة” في مسارات السماعة، مما يقطع صوت الجرس. الحل: تنظيف دقيق بـ إيزوبروبيل أو استبدال البوردة بقطعة “وكالة”.

4. تأثر المايك الرقمي: المايك في هذا الموديل حساس جداً للحرارة المباشرة والأبخرة (Flux). عند استخدام “الهيت جن” لتغيير المدخل المعدني، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة بعيداً عنه.

5. نقاط تلامس الجرس: إذا توقف الجرس عن العمل بعد التركيب، تأكد من تنظيف الريش النحاسية وإحكام ربط البراغي في الغطاء السفلي لضمان التلامس الجيد مع علبة الجرس.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): عند استخدام الشاحن الأصلي، يجب أن يسحب الجهاز تياراً يتراوح بين 1.2A و 1.8A. إذا ثبت السحب على 0.46A، فالمشكلة في مسارات البيانات ($D+$ / $D-$) أو بوردة شحن “تجاري” رديئة.

• قياس الجهد: باستخدام الملتيميتر على وضع “الديود”، تأكد من سلامة مسار الـ VBUS (5 فولت) على سوكيت الكبس الخاص بفلاتة الربط قبل الشك في “الفلاتة الرئيسية” أو “آيسي الشحن”.
