مدخل شحن هواوي Y5 2019 / HONOR 8S

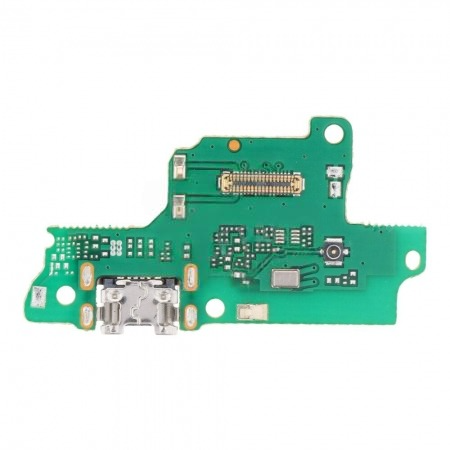

في جهازي Huawei Y5 2019 و Honor 8S (اللذين يتطابقان تماماً في التصميم الداخلي)، نجد بوردة شحن فرعية (Sub-Board) بسيطة ولكنها حساسة جداً لمسارات المايكروفون والشبكة.

• نوع المنفذ: Micro-USB 2.0.

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي + سوكيت فلاتة الربط الرئيسية + نقاط تلامس الجرس + موصل كابل الهوائي). 🔌

• ملاحظة فنية: مدخل سماعة الأذن (3.5mm) في هذين الموديلين موجود في الأعلى ومدمج بالبوردة الأم، لذا فهو غير موجود على بوردة الشحن السفلية.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Y5 2019 (موديلات AMN-LX1 / AMN-LX9).

• Honor 8S (موديلات KSA-LX9 / KSA-LX2).

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “ضعف الإشارة” (⚠️ تنبيه مهني): بوردة الشحن في هذا الموديل هي نقطة الوصل الأساسية لكابل الشبكة (Coaxial Cable). تركيب بوردة “تجارية” (Copy) رديئة سيؤدي فوراً لضعف إشارة الـ 4G أو انقطاعها تماماً. النصيحة: يفضل دائماً لحام مدخل Micro-USB جديد على البوردة الأصلية للحفاظ على جودة الاستقبال. 🔬

2. خطر فك الظهر البلاستيكي: الظهر في Y5 2019 بلاستيكي بالكامل ومثبت بكلبسات قوية. لا توجد فلاتة بصمة خلفية في هذا الموديل، لذا يمكنك رفعه بأمان باستخدام “فتاحة” بلاستيكية، مع الحذر من أزرار الصوت والباور الجانبية. 🧼

3. تأثر المايك الرقمي: المايك في هذا الجهاز يقع خلف منفذ الشحن مباشرة. عند استخدام “الهيت جن” لتغيير المدخل المعدني، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة للخارج بعيداً عنه تماماً لتجنب حدوث “وشوشة” أو تلف المايك.

4. نقاط تلامس الجرس: إذا توقف الجرس عن العمل بعد التركيب، تأكد من تنظيف الريش النحاسية (Spring Contacts) وإحكام ربط البراغي في الغطاء السفلي لضمان التوصيل الجيد مع علبة الجرس.

5. مسار البيانات (Data Lines): إذا كان الجهاز يشحن ببطء أو لا يتعرف عليه الكمبيوتر، تأكد من سلامة الأرجل الخمسة للمنفذ، خاصة الأرجل الوسطى ($D+$ / $D-$).

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): يجب أن يسحب الجهاز تياراً يتراوح بين 0.80A و 1.0A. إذا ثبت السحب على 0.46A ثابت، فالمشكلة غالباً في “المنفذ المعدني” أو اتساخه بالرطوبة.

• قياس الممانعة: باستخدام الملتيميتر على وضع “الديود”، تأكد من سلامة مسار الـ VBUS (5 فولت) من المنفذ وصولاً إلى سوكيت فلاتة الربط الرئيسية.
