مدخل شحن هواوي P SMART 2019

في جهاز Huawei P Smart 2019 (الموديل POT-LX1 / POT-LX3)، نجد تصميماً يعتمد على منفذ شحن من نوع Micro-USB، وهو مثبت على بوردة شحن فرعية (Sub-Board) مستقلة. هذا الجهاز يتشابه داخلياً مع سلسلة الـ Honor بشكل كبير، مما يسهل توفر قطع الغيار.

بصفتك فنياً محترفاً، إليك التفاصيل التقنية والدقيقة لمدخل شحن P Smart 2019:

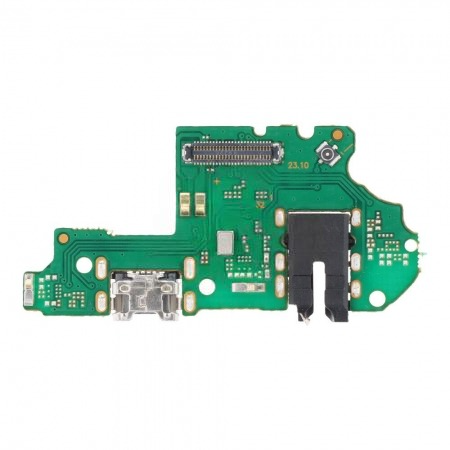

📱 وصف القطعة (Charging Port Sub-Board)

• نوع المنفذ: Micro-USB 2.0 (دبوس الشحن التقليدي).

• المكونات: البوردة تشمل (منفذ الشحن + مايك المكالمات “Mic” + سوكيت توصيل فلاتة الربط الرئيسية + نقاط تلامس الجرس) بالإضافة إلى مرشحات (Filters) لتقوية إشارة الشبكة. 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex Cable) عريضة تمر فوق البطارية.

✅ التوافقات الصحيحة (Compatibility Check)

هذه البوردة “جوكر” وتعمل على موديلات مشهورة جداً بنفس التصميم:

• Huawei P Smart 2019:

• Honor 10 Lite:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “ضعف الشبكة” بعد التبديل: هذا العطل شائع جداً عند تركيب بوردة شحن “تجارية” (Copy). البوردات الأصلية تحتوي على مكونات إضافية لتقوية الإشارة. إذا لاحظ العميل ضعفاً في الشبكة، انقل المدخل المعدني فقط (باللحام) من البوردة الجديدة إلى البوردة الأصلية. 🔬

2. خطر فك الظهر البلاستيكي (⚠️ تحذير مهني): الظهر في P Smart 2019 بلاستيكي مدمج (Unibody) ويفك كبس. احذر: فلاتة البصمة الخلفية قصيرة جداً؛ عند رفع الظهر، لا تسحبه بقوة لكي لا تقطع فلاتة البصمة المتصلة بالبوردة الأم.

3. فقدان “المايك” أو “الجرس”: المايك ونقاط الجرس موجودة على هذه البوردة. إذا اشتكى العميل من تعطل الصوت بعد تبديل المدخل، تأكد من تنظيف نقاط تلامس الجرس ومن إحكام إغلاق البراغي السفلية. 🧼

4. تأثر المايك بالحرارة: إذا قررت تغيير “المدخل المعدني” فقط باستخدام “الهيت جن”، قم بتغطية المايك بـ ألمنيوم تيب؛ لأن المايك الرقمي في هذا الموديل قريب جداً من أرجل الشحن ويتلف بسرعة من الحرارة الزائدة.

5. تأكد من “كابل الهوائي”: كابل الشبكة (الأبيض أو الأسود) يتصل بجانب بوردة الشحن؛ تأكد من كبسه جيداً حتى تسمع صوت “تكة” لضمان استقرار الإشارة.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): في الوضع الطبيعي، يجب أن يسحب الجهاز حوالي 0.90A إلى 1.2A. إذا كان السحب متذبذباً أو صفراً، فالمشكلة غالباً في “تكسر” ريش اللحام داخل المدخل.

• قياس الجهد: باستخدام الملتيميتر، تأكد من وصول 5 فولت إلى سوكيت فلاتة الربط على بوردة الشحن قبل وصولها للبطارية.
