مدخل شحن هواوي HONOR 8C

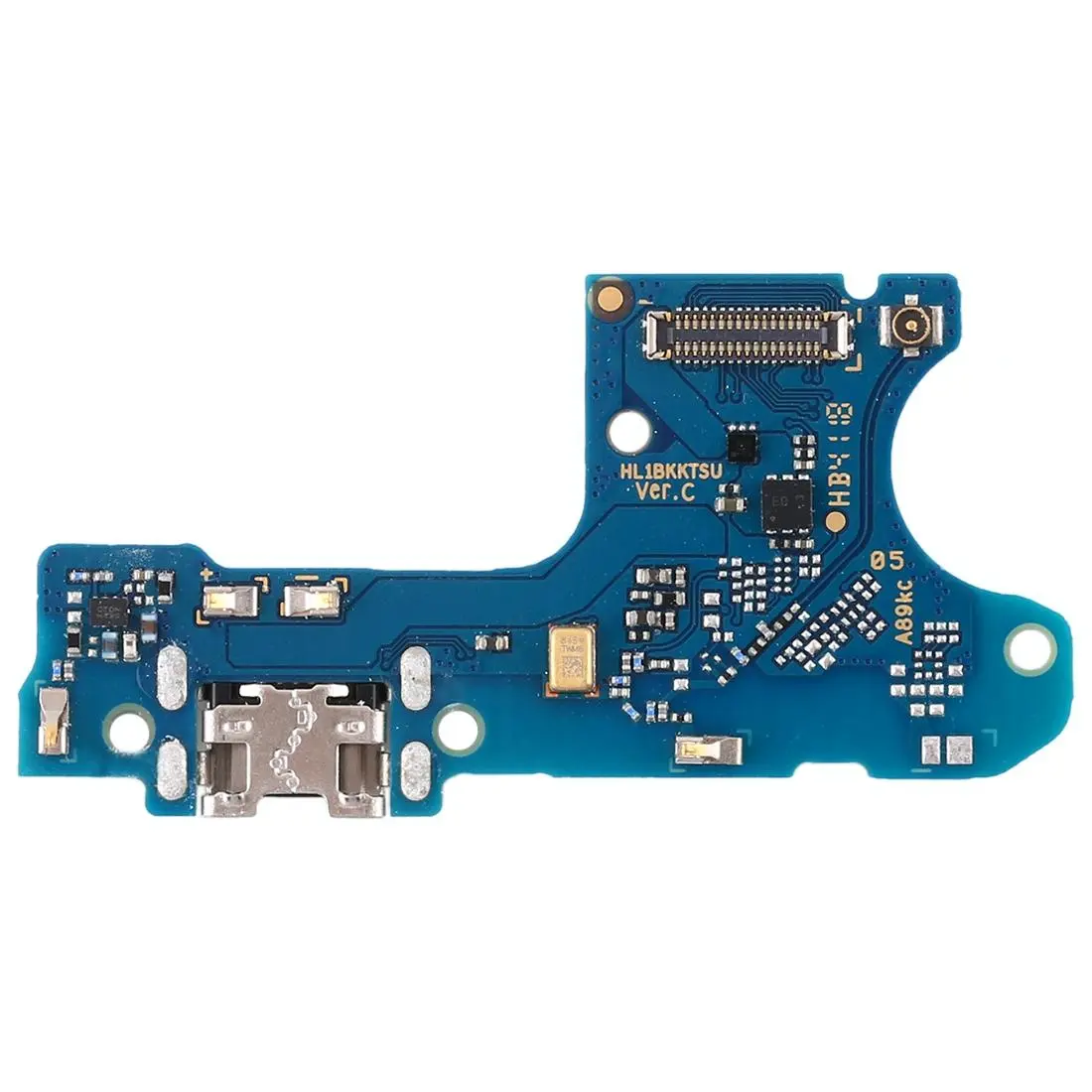

في جهاز Honor 8C (الموديلات BKK-LX2 / BKK-L21)، نجد تصميماً يعتمد على بوردة شحن فرعية (Sub-Board) مستقلة تماماً، ترتبط بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة تمر فوق البطارية.

• نوع المنفذ: Micro-USB 2.0.

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي + سوكيت فلاتة الربط الرئيسية + موصل كابل الهوائي + نقاط تلامس الجرس). 🔌

• التصميم: البوردة في الـ 8C تتميز بلونها الأزرق أو الأسود (حسب المصنع)، وهي مثبتة ببراغي بلاستيكية كجزء من تجويف السبيكر السفلي.

✅ التوافقات الصحيحة (Compatibility Check)

• Honor 8C:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “ضعف الشبكة” (تنبيه مهني): بوردة الـ 8C الأصلية تحتوي على فلاتر إشارة ضرورية لاستقرار الـ 4G. البوردات “التجارية” الرخيصة تفتقر لهذه المكونات، مما يسبب سقوط الشبكة فور التركيب. النصيحة: يفضل دائماً لحام سوكيت Micro-USB جديد (7 أرجل: 5 داتا + 2 تثبيت عريض) على البوردة الأصلية لضمان بقاء الشبكة والمايك بجودة الوكالة. 🔬

2. حماية المايك الرقمي: المايك في هذا الجهاز يقع خلف منفذ الشحن مباشرة. عند استخدام “الهيت جن”، قم بتغطية المايك بـ ألمنيوم تيب ووجه الحرارة للخارج بعيداً عن الثقب الصغير لتجنب “كتم” الصوت أو تلف الحساس.

3. فلاتة الربط (Main Flex): سوكيت الفلاتة في هذا الجهاز عرضة للتآكل (Corrosion) بسبب الرطوبة. تأكد من نظافة “أسنان” السوكيت وعدم وجود سواد عليها، لأن ذلك يسبب شحناً وهمياً أو بطء شديد في الشحن.

4. فك الجهاز: الـ 8C يُفك من خلال رفع الظهر البلاستيكي (كبس). احذر: فلاتة البصمة مرتبطة بالبوردة الأم؛ لا تسحب الظهر بقوة قبل فصل الفلاتة لتجنب قطعها. 🧼

5. نقاط تلامس الجرس: تأكد من أن الريش النحاسية الموجودة على البوردة السفلية مرتفعة قليلاً لتلامس نقاط التوصيل في صندوق الجرس (Buzzer) بإحكام.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): يجب أن يسحب الجهاز تياراً بين 1.0A و 1.5A. إذا كان السحب ثابتاً على 0.46A، فهذا يشير إلى مشكلة في مسارات البيانات ($D+$ / $D-$) أو أن الكابل مستخدم للشحن فقط.

• سحب 0.00A: تأكد من وصول الـ 5 فولت من المنفذ إلى سوكيت الفلاتة باستخدام الملتيميتر قبل استبدال البوردة كاملة.
