مدخل شحن هواوي Y6 2018

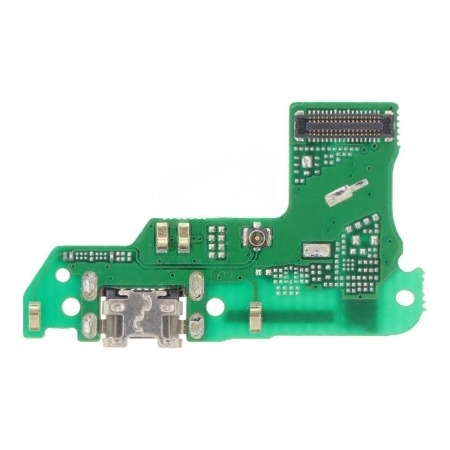

في جهاز Huawei Y6 2018 (الموديل ATU-LX1 / ATU-L21)، نجد تصميماً يعتمد على بوردة شحن فرعية (Sub-Board) مستقلة تماماً عن البوردة الأم، وهي قطعة حيوية تجمع بين الشحن والشبكة والصوت السفلي.

• نوع المنفذ: Micro-USB 2.0.

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي + سوكيت فلاتة الربط الرئيسية + نقاط تلامس الجرس + موصل كابل الهوائي). 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) طولية، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Y6 2018:

• Honor 7A:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “ضعف الشبكة” (⚠️ تنبيه مهني): بوردة الشحن في Y6 2018 حساسة جداً لمسارات الإشارة. تركيب بوردة “تجارية” (Copy) غالباً ما يضعف استقبال الـ 4G. النصيحة: يفضل دائماً لحام مدخل Micro-USB جديد على البوردة الأصلية للحفاظ على جودة الشبكة والمايك الأصلي. 🔬

2. خطر فك الظهر البلاستيكي: الظهر بلاستيكي ومثبت بكلبسات قوية. احذر: نسخة الـ Prime تحتوي على بصمة خلفية؛ عند رفع الظهر، افتحه ببطء وافصل سوكيت فلاتة البصمة أولاً لتجنب قطعه. استخدم “فتاحة” بلاستيكية لتجنب خدش الفريم. 🧼

3. تأثر المايك الرقمي: المايك في هذا الجهاز يتأثر بسرعة بالحرارة الزائدة والأبخرة (Flux). عند استخدام “الهيت جن” لتغيير المدخل المعدني، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة بعيداً عنه تماماً لتجنب تلفه أو حدوث “وشوشة” في الصوت.

4. نقاط تلامس الجرس: إذا توقف الجرس عن العمل بعد التركيب، تأكد من تنظيف الريش النحاسية الموجودة على بوردة الشحن وإحكام ربط البراغي في الغطاء السفلي (Loudspeaker Module) لضمان التوصيل الجيد.

5. مسار الشحن الوهمي: إذا كان الجهاز يعطي علامة شحن والبطارية لا تزيد، تأكد من سلامة سوكيت الكبس (FPC) على بوردة الشحن، فقد يتضرر من الضغط الزائد أو الرطوبة.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): يجب أن يسحب الجهاز تياراً يتراوح بين 0.80A و 1.0A. إذا ثبت السحب على 0.46A، فالمشكلة غالباً في “المنفذ المعدني” أو اتساخه بالرطوبة.

• قياس الجهد: باستخدام الملتيميتر، تأكد من وصول 5 فولت إلى سوكيت فلاتة الربط على بوردة الشحن قبل الشك في “الفلاتة الرئيسية” أو “آيسي الشحن” الرئيسي.
