مدخل شحن هواوي honor 5x

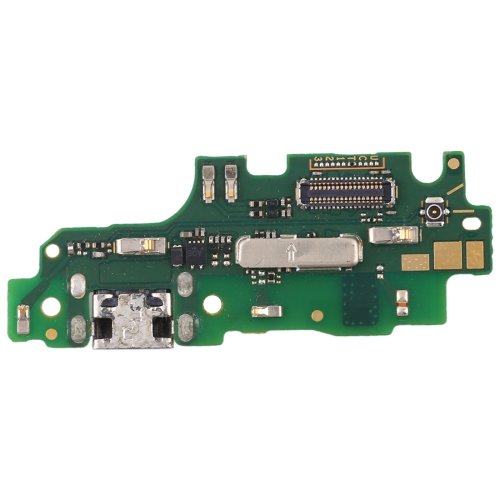

في جهاز Honor 5X (الموديل KIW-L21 / KIW-AL10)، نجد تصميماً يعتمد على بوردة شحن فرعية (Sub-Board) مستقلة. هذا الجهاز، رغم أنه من الإصدارات الأقدم، إلا أن صيانته تتطلب دقة خاصة بسبب ارتباط البوردة السفلية بمسارات الشبكة والهوائي بشكل وثيق.

• نوع المنفذ: Micro-USB 2.0.

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي + سوكيت فلاتة الربط الرئيسية + نقاط تلامس الجرس + موصل كابل الهوائي). 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة، وتعتمد على كابل “كوكسيل” لنقل إشارة الشبكة.

✅ التوافقات الصحيحة (Compatibility Check)

• Honor 5X:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “ضعف الشبكة” (⚠️ تنبيه مهني): بوردة الشحن في Honor 5X تحتوي على دوائر تقوية وتصفية لإشارة الهوائي السفلي. استخدام بوردة “تجاري” (Copy) رديئة سيؤدي فوراً لضعف إشارة الـ 4G. النصيحة: إذا كانت البوردة الأصلية سليمة، يفضل لحام مدخل Micro-USB جديد (5 أرجل تلامس) للحفاظ على جودة الاستقبال والمايك الأصلي. 🔬

2. تأثر المايك الرقمي: المايك في هذا الموديل يقع بجانب المنفذ مباشرة. عند استخدام “الهيت جن”، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة للخارج لتجنب تلفه أو انسداد فتحة الصوت بمادة الفلكس.

3. نقاط تلامس الجرس: ريش الجرس في هذا الجهاز حساسة. تأكد من تنظيفها جيداً ورفعها قليلاً للأعلى لضمان تلامسها مع علبة الجرس الموجودة في الغطاء السفلي.

4. فك الظهر المعدني: يتميز Honor 5X بظهر معدني. احذر: هناك برغيان مخفيان تحت القطع البلاستيكية الصغيرة (العلوية والسفلية) يجب فكهما قبل محاولة رفع الظهر لتجنب كسر الشاسيه. 🧼

5. مسار البيانات (Data Lines): إذا كان الجهاز يشحن ببطء، تأكد من سلامة الأرجل الوسطى ($D+$ / $D-$)؛ فبدونهما لن يتعرف الجهاز على سرعة الشاحن وسيبقى في وضع الشحن البطيء.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): يجب أن يسحب الجهاز تياراً يتراوح بين 0.80A و 1.0A. إذا كان السحب أقل من 0.40A، فالمشكلة غالباً في مقاومة عالية داخل المنفذ بسبب الرطوبة أو التآكل.

• قياس الممانعة: باستخدام الملتيميتر، تأكد من وصول جهد الـ 5 فولت من المنفذ إلى سوكيت الفلاتة لضمان سلامة المسارات على البوردة الصغيرة قبل الشك في الفلاتة الكبيرة.
