مدخل شحن انفنيكس SMART 6

في جهاز Infinix Smart 6 (الموديل X6511 / X6511B / X6511E)، يعتمد نظام الشحن على بوردة سفلية (Sub-board) تتصل بالبوردة العلوية عبر فلاتة ربط. يأتي مدخل الشحن في هذا الموديل من نوع Micro-USB.

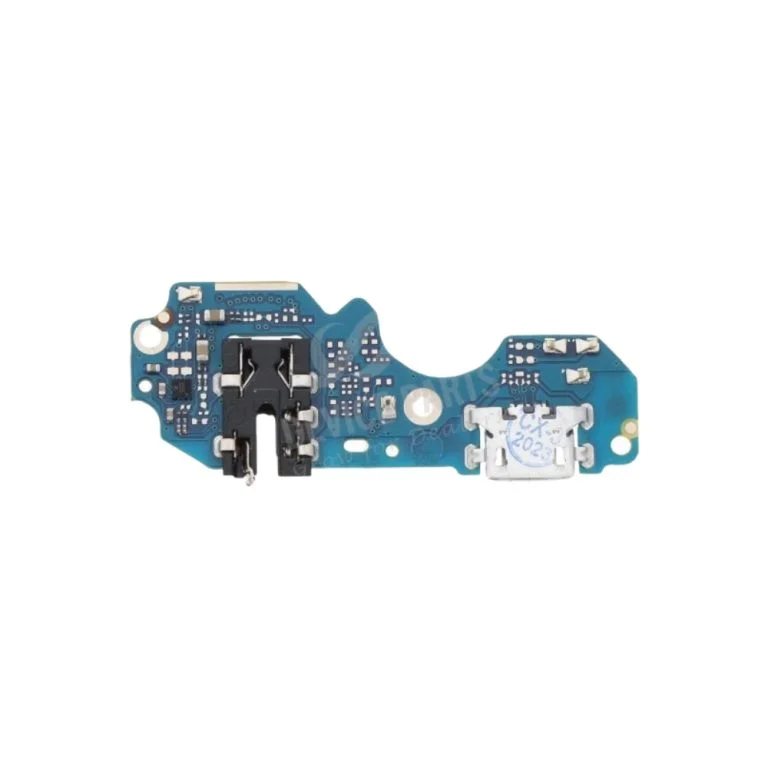

تتكون البوردة السفلية في Smart 6 من:

• سوكيت الشحن (Micro-USB): يحتوي على 5 أرجل بيانات وطاقة و 4 أرجل تثبيت في البوردة.

• الميكروفون (Digital Mic): قطعة ذهبية حساسة جداً للحرارة تقع بجوار السوكيت مباشرة.

• مدخل سماعة الأذن (Audio Jack): مدمج في الزاوية.

• نقاط تلامس الهوائي: المسؤولة عن توصيل إشارة الشبكة والواي فاي.

✅ التوافق (Compatibility Check)

• Infinix Smart 6 (X6511)

• ⚠️ تنبيه: تأكد من مطابقة شكل البوردة إذا كنت ستغيرها كاملة؛ فنسخة Smart 6 HD أو Smart 6 Plus قد تختلف في أبعاد البوردة ومكان فلاتة الربط.

💡 أشهر الأعطال وكيفية التشخيص

• توقف الشحن نهائياً: غالباً ما يكون بسبب كسر في “اللسان” الداخلي للسوكيت أو “فصل” في نقاط اللحام الخلفية نتيجة الضغط الزائد.

• الشحن الوهمي (يظهر البرق ولا تزيد النسبة): ناتج عن تلف مسارات البيانات (D+ / D-)، وهو ما يمنع الجهاز من التعرف على الشاحن وطلب الأمبير العالي.

• صوت المكالمات ضعيف أو مكتوم: إذا حدث هذا بعد تغيير السوكيت، فمن المؤكد أن الميكروفون تأثر بحرارة الهوت إير أو دخل فيه سائل تنظيف (كحول/فلكس).

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

1. فك الغطاء الخلفي: الغطاء بلاستيكي “كبس”. ابدأ الفك بحذر بعيداً عن منطقة مستشعر البصمة الخلفي لكي لا تقطع الفلاتة الخاصة به عند رفع الغطاء. 🧼

2. حماية الميكروفون: قبل البدء بلحام السوكيت، يجب تغطية الميكروفون بعازل حراري (Kapton Tape). الميكروفونات في أجهزة انفنيكس الحديثة تتلف فوراً من أدنى بخار فلكس أو حرارة زائدة. 🔬

3. جودة اللحام: في فئة الـ Smart، تكون البوردة السفلية رقيقة. استخدم درجة حرارة متوازنة (330-350 درجة) لتجنب انصهار السوكيت من الداخل أو تآكل مسارات النحاس (Pads).

4. تأمين كابل الشبكة: تأكد من كبس سوكيت الأنتينا (الكيبل الأسود الرفيع) جيداً في مكانه؛ فعدم توصيله سيجعل الشبكة ضعيفة جداً وتختفي داخل المباني.

5. تفضيل السوكيت الأصلي: دائماً ما ننصح بتغيير السوكيت فقط مع الحفاظ على البوردة الأصلية؛ لأن البوردات البديلة (Copy) تفتقر لقطع الحماية ويكون استقبال الشبكة فيها ضعيفاً جداً.

⚠️ تنبيه فني هام

في أجهزة Smart 6، إذا قمت بتغيير بوردة الشحن بالكامل وظل الشحن بطيئاً، افحص “فلاتة الربط العريضة”. غالباً ما تتعرض هذه الفلاتة لارتخاء في السوكيت العلوي أو السفل مما يسبب ضياع جهد الشحن (Voltage Drop).
