مدخل شحن ايتل VISION 2 PLUS

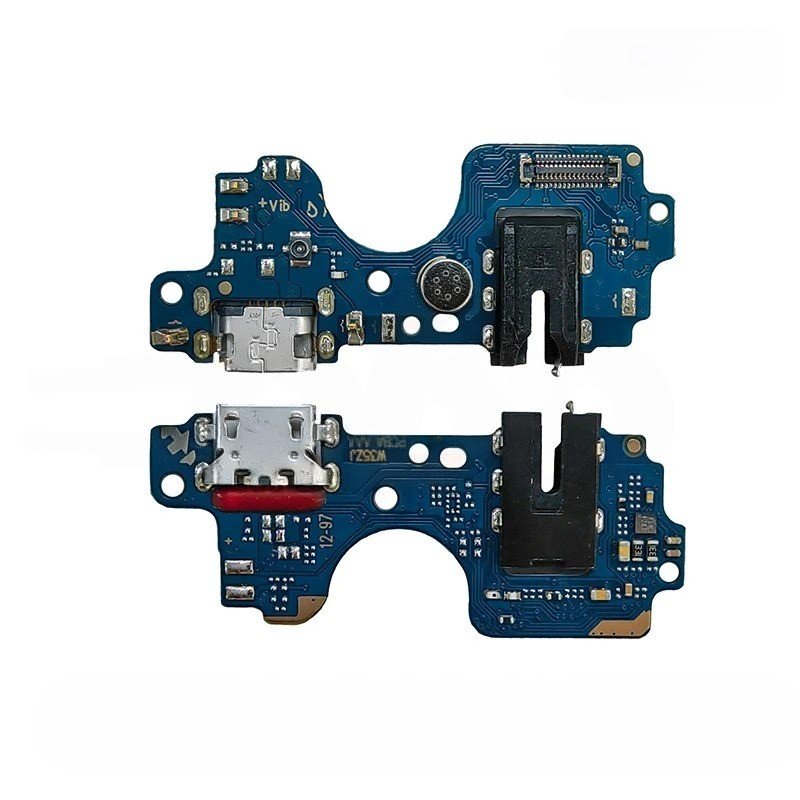

في جهاز itel Vision 2 Plus (الموديل L6504)، نجد تصميماً يعتمد على بوردة شحن سفلية (Sub-board) تحتوي على منفذ Micro-USB. وبما أنك تعمل على أجهزة الفئة الاقتصادية مثل “ايتل”، فأنت تعلم أن جودة البوردة تكون رقيقة وحساسة جداً للحرارة الزائدة.

• نوع المنفذ: Micro-USB (بـ 5 أطراف تثبيت خارجية و5 مسارات بيانات وطاقة داخلية).

• المكونات المدمجة:

  • الميكروفون (Microphone): ميكروفون رقمي (SMD) يقع في أسفل البوردة.

  • سوكيت الهوائي: نقطة ربط كابل الشبكة (RF Connector).

  • ريش الجرس: نقاط تلامس نحاسية تضغط على سبيكر النغمات.

  • كونكتر FPC: يربط البوردة السفلية بالبوردة الأم عبر الكابل المرن العريض.

✅ التوافقات (Compatibility Check)

• itel Vision 2 Plus (L6504):

• itel Vision 2 (L6503 ):

• itel Vision 1 (L6005 ):

🛠️ نصائح فنية للصيانة (Pro Tips)

1. حماية الميكروفون (⚠️ تحذير): الميكروفون في هذا الموديل يقع في المسافة القريبة جداً من سوكيت الشحن. عند استخدام “الهيت جن” لفك السوكيت القديم، يجب تغطية الميكروفون بـ Kapton Tape أو “ورق حراري”. دخول أبخرة الفلاكس أو تعرضه لحرارة مباشرة سيعطل الميكروفون فوراً.

2. درجة الحرارة واللحام: بوردة itel سهلة الاقتلاع (Peeling) للمسارات النحاسية. استخدم حرارة متوسطة (330-340 درجة) مع تدفق هواء هادئ. يفضل استخدام “قصدير سائل” (Solder Paste) لتثبيت الأرجل الداخلية لضمان انصهار سريع دون إجهاد البوردة بالحرارة. 🌡️

3. ضعف الشبكة بعد التغيير: إذا استبدلت البوردة بالكامل بقطعة “تجارية” (Copy)، ستلاحظ ضعفاً شديداً في إشارة الـ 4G أو انعدامها تماماً. الأفضل دائماً: استبدال السوكيت المعدني فقط والحفاظ على البوردة الأصلية لأنها تحتوي على دوائر الفلترة والحماية الأصلية. 📶

4. تثبيت السوكيت: تأكد من تقوية نقاط التثبيت الأربعة (الخارجية) بقصدير قوي؛ لأن مستخدمي هذه الفئة غالباً ما يضغطون بقوة على الشاحن مما يؤدي لكسر اللحام واقتلاع المسارات. 🧼

5. فصل البطارية: كقاعدة مهنية، افصل سوكيت البطارية قبل البدء بالعمل لتجنب حدوث “شورت” في مسار الـ VBUS (5 فولت) الذي قد يؤدي لتلف آيسي الشحن أو دوائر البيانات في البوردة الأم.

💡 خطوات الفحص السريع

• فحص مسارات البيانات: إذا كان الجهاز يشحن ببطء، تأكد من سلامة رجلي الـ Data+ و Data-؛ فبدونهما لن يتعرف المعالج على الشاحن بشكل صحيح وسيبقى الشحن بطيئاً جداً. 🔬

• تستر الشحن: استخدم تستر الـ USB لقياس سحب الأمبير؛ في الحالات الطبيعية يجب أن يسحب الجهاز تياراً مستقراً. إذا كان السحب متذبذباً، فالمشكلة غالباً في “تلميح” (Cold Solder) في أرجل السوكيت.
