مدخل شحن سامسونج A15

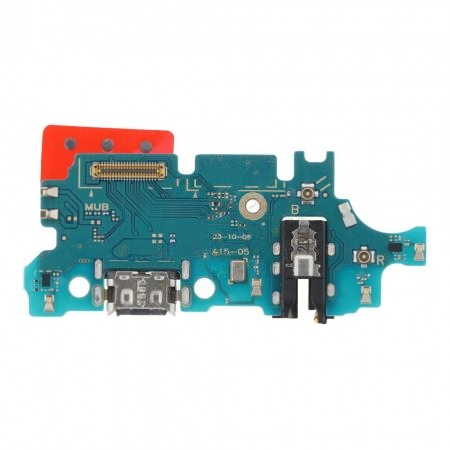

في جهاز Samsung Galaxy A15 (الموديل SM-A155 / SM-A156)، يأتي مدخل الشحن كجزء من لوحة فرعية (Sub-Board) مستقلة. ملاحظة فنية هامة: هذا الجهاز يتوفر بنسختين (4G و 5G)، وغالباً ما تكون بوردة الشحن متوافقة بينهما، لكن يجب التأكد من رقم القطعة البرمجي.

تضم هذه اللوحة المكونات الحيوية التالية:

1. منفذ الشحن (USB Type-C): يدعم الشحن السريع بقدرة 25W.

2. منفذ السماعات (3.5mm Jack): مثبت بإحكام ويدعم إخراج الصوت الستيريو.

3. الميكروفون الرقمي (MEMS): المسؤول عن نقل الصوت في المكالمات العادية.

4. سوكت الربط (FPC): النقطة التي تربط هذه البوردة باللوحة الأم عبر الكيبل الرئيسي العريض.

✅ التوافق (Compatibility Check)

• Samsung Galaxy A15 4G (A155)

• Samsung Galaxy A15 5G (A156)

💡 أشهر الأعطال وكيفية التشخيص

• توقف الشحن السريع: إذا كان الجهاز يشحن ببطء ولا تظهر رسالة “Super Fast Charging”، فقد يكون هناك خلل في مسارات الـ CC1/CC2 داخل السوكيت.

• توقف الميكروفون: إذا كان الطرف الآخر لا يسمعك نهائياً، فالمشكلة غالباً في الميكروفون المدمج بهذه القطعة.

• رطوبة في مدخل الشحن: ظهور تنبيه “تحذير الرطوبة” بشكل وهمي نتيجة تملح في سنون السوكيت الداخلي.

• ضعف الشبكة: إذا فقد الجهاز إشارة الـ 4G/5G بعد تغيير القطعة بآخر “تجاري”، فذلك بسبب غياب فلاتر الشبكة في القطع المقلدة.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

1. الأصلي (Original Pull) هو الأمان: دائماً فضل القطعة الأصلية لضمان استقرار سرعة الشحن وقوة إشارة الشبكة. القطع التجارية الرخيصة قد تسبب تسخيناً في منطقة الشحن. 🧼

2. فصل البطارية أولاً: قاعدة ذهبية؛ لا تقم بفك أو تركيب بوردة الشحن أو فلاتة الربط والبطارية متصلة لتجنب حدوث “شورت” في مسار الـ VBUS.

3. حماية الميكروفون: إذا كنت ستقوم بتغيير “سوكيت الـ Type-C” فقط باستخدام الهيت جن (Heat Gun)، يجب تغطية الميكروفون بـ Kapton Tape (لاصق حراري)؛ لأن الحرارة العالية تتلف الميكروفونات الرقمية فوراً. 🔬

4. تأمين البراغي: تأكد من إعادة كافة البراغي التي تثبت بوردة الشحن؛ فهي تعمل كـ “أرضي” (Ground) لدوائر الهوائيات والشبكة.

5. تجربة القطعة: قبل إغلاق الغطاء الخلفي، قم بتوصيل الشاحن وتأكد من سحب تيار (Amperage) صحيح على جهاز التيستر واختبر الميكروفون وسماعات الأذن.

⚠️ تنبيه فني

في جهاز A15، إذا كان الجهاز لا يشحن نهائياً، افحص فلاتة الربط الرئيسية العريضة. في هذا الموديل، تميل الفلاتة للارتخاء من جهة البوردة الأم نتيجة الصدمات، مما يقطع مسار الشحن تماماً.
