مدخل شحن سامسونج A3

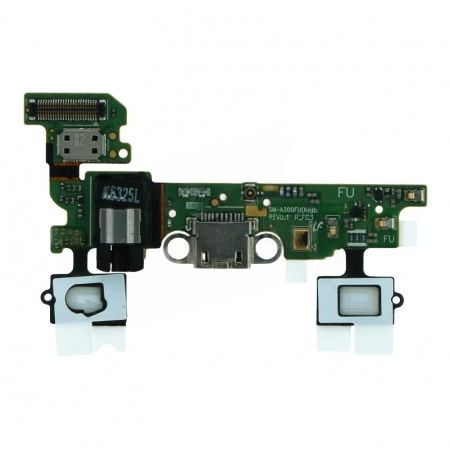

في جهاز Samsung Galaxy A3 (الموديل SM-A300)، يأتي مدخل الشحن كقطعة منفصلة يتم لحامها على فلاتة الشحن السفلية.

ملاحظة فنية هامة: هذا الجهاز من فئة الـ A الأولى التي اعتمدت التصميم المعدني “المغلق”، حيث يتم الوصول لمدخل الشحن عبر فك الشاشة من الأمام، مما يجعل عملية الاستبدال تتطلب حذراً شديداً لتجنب كسر شاشة الـ Super AMOLED.

يتميز هذا السوكت بالمواصفات التالية:

• نوع المنفذ (Micro-USB 2.0): منفذ 5-Pin يدعم الشحن ونقل البيانات عبر نظام المزامنة.

• قواعد تثبيت معززة: أرجل جانبية عريضة لضمان ثبات السوكت على البوردة ومنع اقتلاعه عند الاستخدام الخشن.

• دعم نقل البيانات: مسارات نحاسية نقية لضمان التعرف السريع على الجهاز عبر الكمبيوتر (Odin / Smart Switch).

✅ التوافق (Compatibility Check)

• Samsung Galaxy A3 (SM-A300F) – النسخة العالمية.

• Samsung Galaxy A3 (SM-A300H) – نسخة الـ 3G.

• Samsung Galaxy A3 (SM-A300FU) – نسخة أوروبا.

• Samsung Galaxy A3 (SM-A300G/M/0) – نسخ آسيا وأمريكا اللاتينية.

💡 أشهر الأعطال وكيفية التشخيص

• عدم الإحساس بالشاحن: غالباً ما يكون بسبب تآكل “الريش” الداخلية للسوكت أو دخول رطوبة أدت لتملح المسارات.

• الشحن في اتجاه واحد: حدوث كسر جزئي في اللحام الداخلي للأرجل الخمسة، مما يتطلب إعادة “تأكيد” اللحام بالكاوية.

• حرارة أثناء الشحن: وجود “شورت” بسيط داخل السوكت نتيجة تلامس الأتربة مع الرطوبة.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• مخاطرة فك الشاشة: بما أن الجهاز يفتح من الأمام، استخدم ماكينة QianLi 5-in-1 لرفع حرارة الشاشة ببطء، واستخدم ريشة بلاستيكية نحيفة جداً لتجنب خدش طبقة الـ “In-cell” الخاصة باللمس. 🧼

• حماية الميكروفون: الميكروفون في A300 قريب جداً من منطقة اللحام؛ عند استخدام هوت اير 861DW MAX، يجب تغطيته بـ Kapton Tape لمنع دخول الفلكس SD360 في فتحة الصوت. 🔬

• تثبيت الأرجل الجانبية: تأكد من ملء أرجل التثبيت الأربعة بالقصدير جيداً؛ لأن ضعف التثبيت الميكانيكي سيؤدي لقطع مسارات البيانات عند أول سحبة قوية لسلك الشاحن.

• التنظيف النهائي: بعد اللحام، استخدم iBrush 6 لتنظيف المنطقة تماماً؛ بقايا الفلكس في هذا الموديل قد تسبب تسريباً في الشحن (Leakage) يظهر كشحن وهمي.
