مدخل شحن سامسونج S4

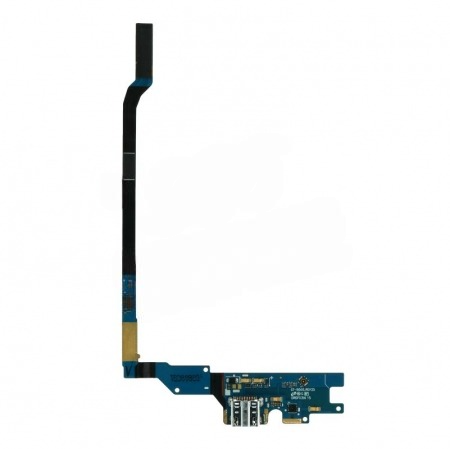

في جهاز Galaxy S4، تأتي وحدة الشحن كـ فلاتة مرنة (Flex Cable) عريضة تشغل الجزء السفلي من الجهاز. تتميز هذه الفلاتة بأنها سهلة الاستبدال ولا تتطلب لحاماً أو فك الشاشة للوصول إليها.

تضم هذه الفلاتة المكونات الحيوية التالية:

• منفذ الشحن (Micro-USB 2.0): يدعم الشحن بقدرة 10W ونقل البيانات.

• الميكروفون الرقمي (MEMS): الميكروفون الأساسي للمكالمات.

• سوكت الربط (FPC): يربط الفلاتة باللوحة الأم.

• نقاط تلامس الهوائي: المسؤولة عن توصيل إشارة الشبكة بهيكل الجهاز السفلي.

✅ التوافق (Compatibility Check)

تنبيه هام جداً: فلاتة S4 تختلف تماماً باختلاف الموديل (النسخة)، وتركيب فلاتة خاطئة سيؤدي لمشاكل في الشبكة أو توقف الميكروفون:

• SM-I9500: النسخة العالمية (3G) بمعالج Exynos – الفلاتة الخاصة بها تحمل كود I9500.

💡 أشهر الأعطال وكيفية التشخيص

• تلف السنون الداخلية: نتيجة الاستخدام الطويل، تضعف سنون الـ Micro-USB مما يسبب انقطاع الشحن عند تحريك الكابل.

• توقف الميكروفون: إذا كان العميل يشتكي من عدم سماع الطرف الآخر له، فغالباً ما يكون السبب تلف الميكروفون المدمج بالفلاتة أو انسداد الفتحة بالأتربة.

• فشل الاتصال بالكمبيوتر: تلف مسارات البيانات (D+/D-) على الفلاتة، مما يمنع عمل سوفت وير للجهاز عبر برنامج Odin.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• سهولة الفك:  S4 يتميز بأن تغيير الفلاتة لا يتطلب رفع الشاشة. بمجرد إزالة الغطاء الخلفي وفك البراغي وإزالة الشاسيه الأوسط، ستجد الفلاتة مثبتة ببرغي واحد فقط وكونكتر. 🔬

• تغيير السوكت المنفرد: إذا كان الميكروفون سليماً وتريد الحفاظ على جودة الشبكة الأصلية، يمكنك تغيير المدخل المعدني فقط باستخدام الهوت أير عند حرارة 340°C. السوكت في S4 له أرجل تثبيت قوية جداً في البوردة.

• تأمين الميكروفون: عند استخدام الهوت اير، غطِّ الميكروفون بـ Kapton Tape؛ فالميكروفونات في هذه الأجيال تتلف بسرعة من الحرارة والفلكس. 🧼

• تنظيف نقاط الهوائي: قبل إغلاق الجهاز، تأكد من تنظيف نقاط التلامس الذهبية للهوائي على الفلاتة باستخدام مسحة كحولية لضمان أقوى إشارة ممكنة.
