مدخل شحن Lenovo Tab M7 TB-7305

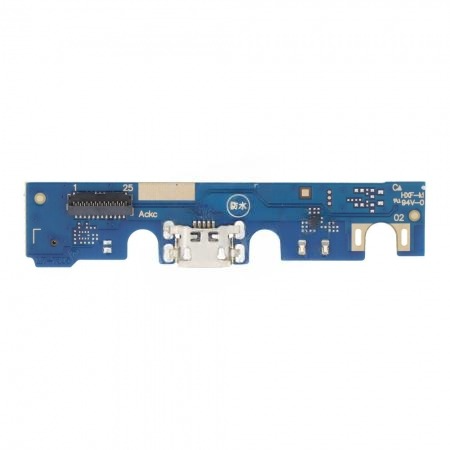

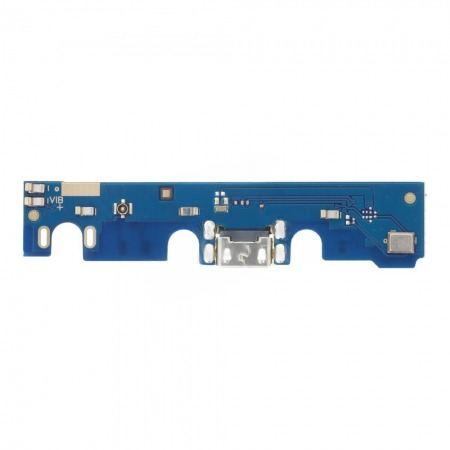

في جهاز Lenovo Tab M7 (الموديل TB-7305) بمختلف إصداراته (F, X, I)، يأتي مدخل الشحن من نوع Micro-USB، وهو مثبت على بوردة شحن سفلية مستقلة (Sub-board) وليس مدمجاً في البوردة الأم، مما يسهل عملية الصيانة.

تحتوي هذه البوردة الصغيرة الموجودة في أسفل الجهاز على المكونات التالية:

• 🔌 منفذ Micro-USB: المسؤول عن نقل الطاقة (VBUS) وبيانات الكمبيوتر (Data+ / Data-).

• 🎤 الميكروفون (Microphone): الميكروفون الرئيسي للمكالمات وتسجيل الصوت.

• 📶 تلامسات الهوائي (Antenna Contacts): المسؤولة عن توصيل إشارة الشبكة والـ Wi-Fi.

• 🔗 كونكتر الكيبل الرئيسي: النقطة التي تربط هذه البوردة بالبوردة الأم عبر الكيبل المرن (Main Flex).

✅ التوافقات (Compatibility)

• ✅ متوافق مع: Lenovo Tab M7 TB-7305F / TB-7305X / TB-7305I.

🛠️ أبرز الأعطال (Common Issues)

1. شحن بطيء أو وهمي: ناتج عن تآكل “الأسنان” الداخلية للمنفذ أو تراكم الأتربة والرطوبة.

2. عدم التعرف على الكمبيوتر: بسبب قطع في مسارات البيانات (D+ / D-) في المنفذ.

3. توقف الميكروفون: غالباً ما يتضرر الميكروفون عند محاولة تنظيف منفذ الشحن بأدوات حادة أو سوائل.

4. ضعف الشبكة: إذا لم يتم تركيب البوردة بشكل محكم أو تضررت تلامسات الهوائي أثناء الفك.

💡 نصائح فنية للصيانة (Pro Tips)

• التبديل الكامل أم اللحام؟: بصفتك فنياً، يفضل استبدال البوردة بالكامل (Sub-board) لضمان سرعة العمل وجودة الميكروفون والشبكة. ولكن إذا كنت محترفاً في اللحام، يمكنك تغيير “السوكيت” فقط لتوفير التكلفة، بشرط حماية الميكروفون من الحرارة باستخدام (Kapton Tape). ⚠️

• فك الغطاء: الجهاز يُفتح من الخلف. ابدأ بفك الغطاء البلاستيكي بحذر بعيداً عن أزرار البور.

• البراغي: بوردة الشحن مثبتة ببراغي صغيرة جداً؛ تأكد من عدم فقدانها أو استبدالها ببراغي أطول قد تضغط على الشاشة من الداخل.

• الاختبار: قبل تقفيل الجهاز نهائياً، اختبر الشحن من الجهتين (إذا كان الكيبل يسمح) واختبر الميكروفون عبر تطبيق مسجل الصوت للتأكد من سلامة البوردة الجديدة. 🔧
