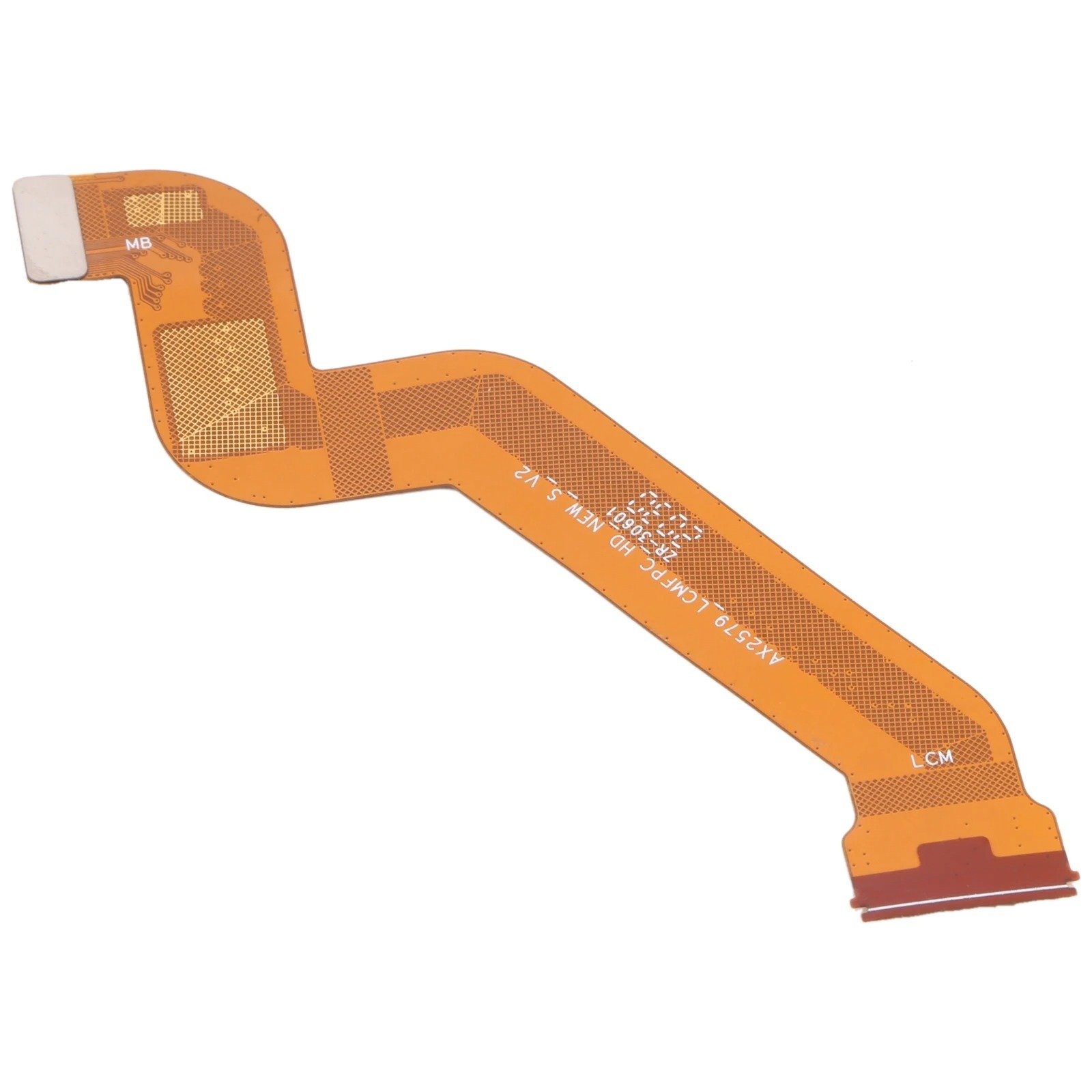

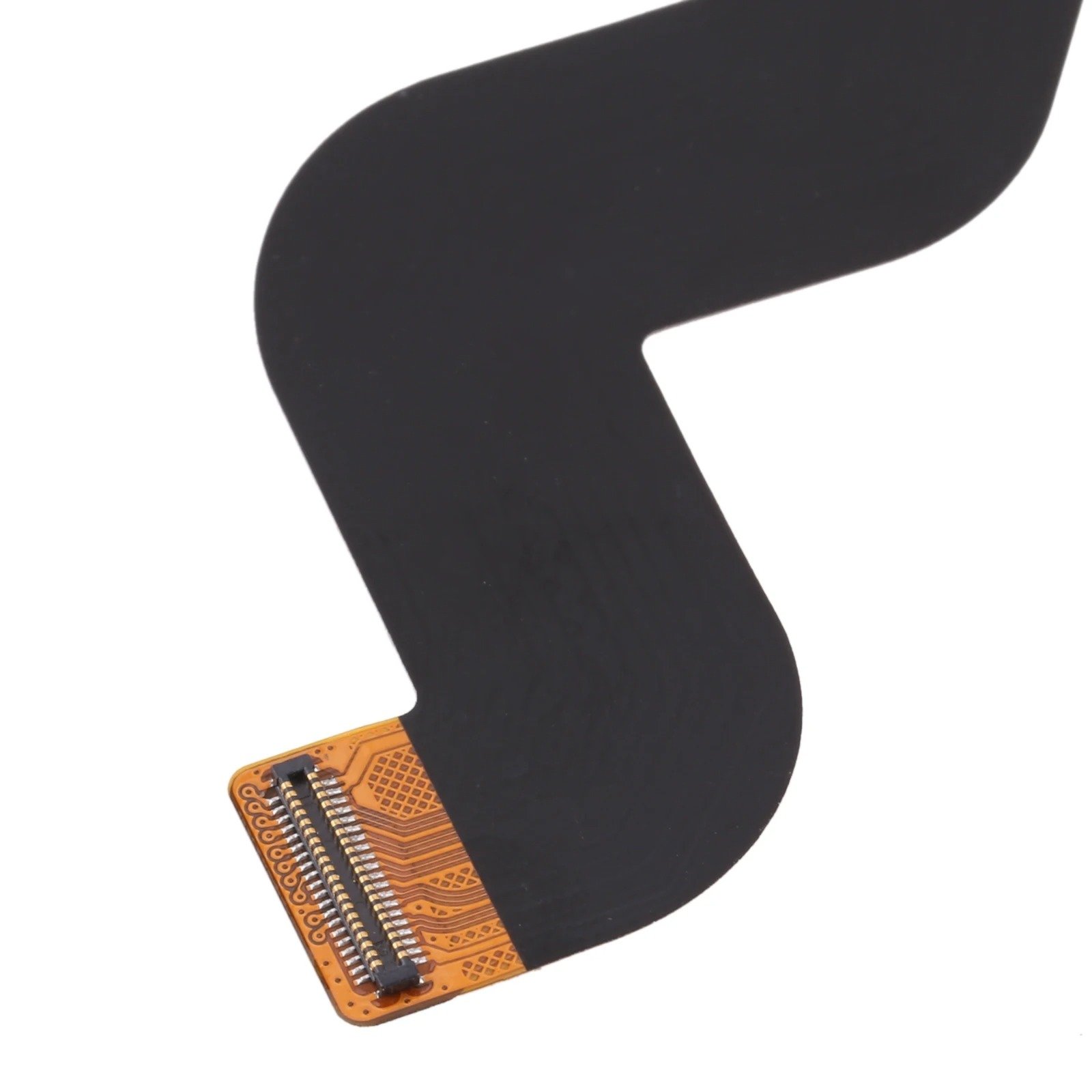

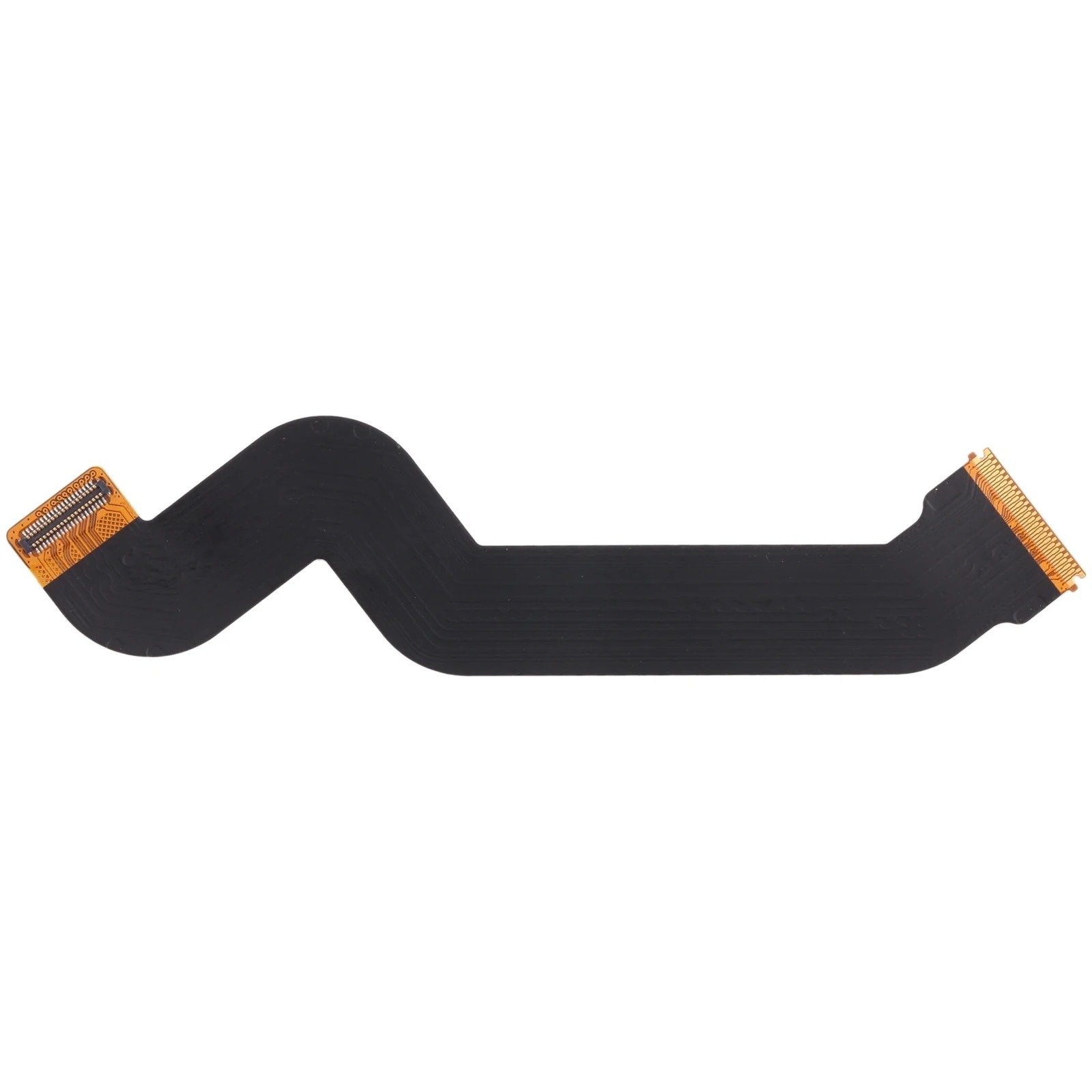

كيبل شاشه Lenovo Tab M10 HD (2nd Gen) X306

في جهاز Lenovo Tab M10 HD (2nd Gen) الموديل TB-X306 (سواء النسخة F أو X)، يختلف تصميم كيبل الشاشة (LCD Flex) تماماً عن الجيل السابق (X505)، حيث أصبح الكيبل أكثر نحافة ودقة في المسارات.

يعمل هذا الكيبل كجسر بيانات وطاقة بين البوردة الأم والشاشة:

• النوع: شريط مرن (FPC) عالي الكثافة.

• الوظيفة: نقل إشارات الصورة (Display Data) وتغذية الإضاءة الخلفية (Backlight Path).

• ملاحظة فنية: في هذا الموديل، غالباً ما يكون كيبل اللمس (Touch Digitizer) منفصلاً أو مدمجاً بطريقة تتطلب حذراً عند التعامل مع “الكونكترات” المزدوجة.

✅ التوافقات (Compatibility)

• ✅ متوافق مع: Lenovo Tab M10 HD (2nd Gen) TB-X306F / TB-X306X.

🛠️ أبرز الأعطال (Common Issues)

1. شاشة بيضاء أو مخططات: ناتجة عن عدم إحكام إغلاق “قفل” الكونكتر (ZIF Connector) أو وجود أتربة.

2. فقدان الإضاءة (No Backlight): غالباً ما يحدث بسبب “شورت” في مسار الإضاءة نتيجة تركيب الكيبل والبطارية متصلة. ⚠️

3. رعشة في الصورة (Flickering): بسبب ثني الكيبل بزاوية حادة جداً مما أدى لقطع جزئي في الشعيرات النحاسية الداخلية.

💡 نصيحة الصيانة (Pro Repair Tips)

• قاعدة ذهبية: لا تقم أبداً بفك أو تركيب كيبل الشاشة والبطارية متصلة بالبوردة. في موديل X306، دوائر الإضاءة حساسة جداً وقد ينفجر “فيوز” الإضاءة أو ملف الإضاءة فوراً. 🔌

• طريقة الفتح: الجهاز يُفتح من جهة الغطاء الخلفي (المعدني) وليس من جهة الشاشة. انتبه عند رفع الغطاء لأن الكيبل قد يكون ملتصقاً بظهر البطارية.

• التنظيف: استخدم الكحول (Isopropanol) لتنظيف نقاط التلامس الذهبية في الكيبل قبل التركيب لضمان نقل البيانات بدون تشويش.

• المسار: تأكد من أن الكيبل يمر في “المجرى” المخصص له ولا يتعرض للضغط عند إغلاق الغطاء الخلفي. 🔧
