مدخل شحن لينوفو Lenovo Tab M10 HD Gen 2 TB-X306

في جهاز Lenovo Tab M10 HD (الجيل الثاني – Gen 2) الموديل TB-X306 (سواء نسخة F أو X)، طرأ تغيير كبير في التصميم مقارنة بالجيل الأول (X505)، حيث انتقلت لينوفو لاستخدام منفذ USB Type-C بدلاً من Micro-USB.

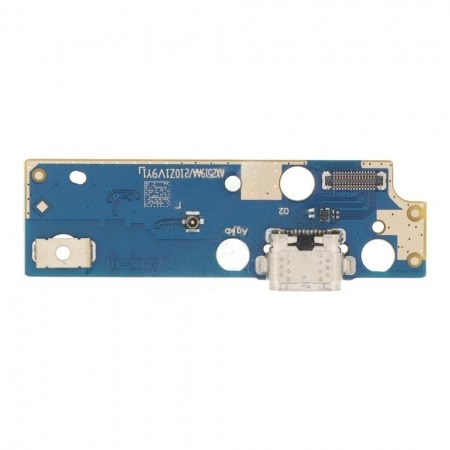

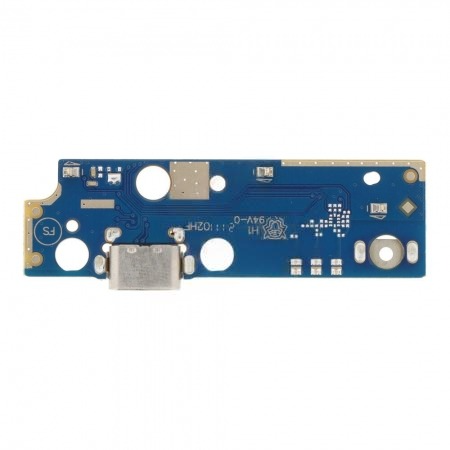

تأتي القطعة كبوردة شحن سفلية مستقلة (Sub-board) مدمجة تحتوي على:

• 🔌 منفذ Type-C: يدعم الشحن السريع ونقل البيانات.

• 🎤 الميكروفون (Microphone): ميكروفون رقمي أساسي.

• 🔗 كونكتر الكيبل المرن (Main Flex Connector): يربط البوردة السفلية بالبوردة الأم.

• 📶 تلامسات الهوائي: المسؤولة عن توصيل إشارة الـ Wi-Fi والـ 4G (في نسخة X).

✅ أرقام الموديلات المتوافقة (Compatibility)

• Lenovo Tab M10 HD (2nd Gen): الموديل TB-X306F (نسخة الواي فاي).

• Lenovo Tab M10 HD (2nd Gen): الموديل TB-X306X (نسخة الشريحة).

🛠️ أبرز الأعطال (Common Issues)

1. توقف الشحن أو شحن جهة واحدة: نتيجة تضرر “الريش” الداخلية لمنفذ Type-C أو اتساخها.

2. عدم التعرف على الكمبيوتر (OTG): تعطل مسارات البيانات داخل المنفذ.

3. مشاكل في الصوت (الميكروفون): الطرف الآخر لا يسمع الصوت أو التسجيل يكون ضعيفاً جداً.

4. حرارة عند الشحن: ناتجة عن “شورت” بسيط في مكثفات الحماية الموجودة على بوردة الشحن.

💡 نصائح فنية للصيانة (Pro Tips)

• طريقة الفتح: هذا الجهاز يُفتح من الخلف (الغلاف المعدني). ابدأ بفك الدرج الخاص بالشريحة/الذاكرة أولاً، ثم استخدم أداة فتح بلاستيكية رقيقة بين الإطار والشاشة. ⚠️

• التبديل الكامل: كفني، يُفضل استبدال البوردة بالكامل لضمان استقرار الشحن وجودة الميكروفون. إذا قررت لحام السوكيت فقط، فاحذر لأن نقاط لحام الـ Type-C في هذا الموديل دقيقة جداً ومتقاربة.

• فصل البطارية: قبل فك بوردة الشحن، افصل سوكيت البطارية من البوردة الأم لتجنب أي تلامس كهربائي قد يتلف آيسي الشحن (Charging IC). 🔌

• الاختبار: جرب الشحن من الجهتين (Flip the cable) واختبر سرعة الشحن، وتأكد من عمل الميكروفون قبل إغلاق الغطاء المعدني نهائياً. 🔧
