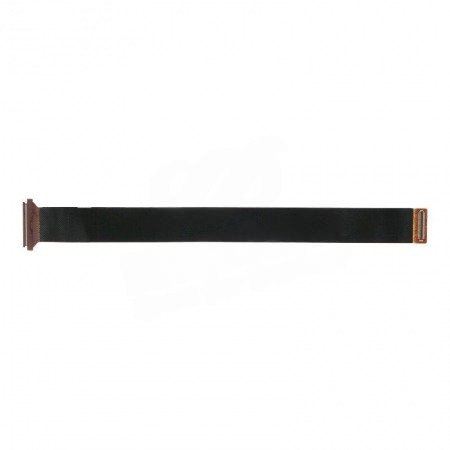

كيبل شاشه Lenovo Tab M8 HD TB-8505

كيبل الشاشة (LCD Flex Cable) قطعة حيوية تربط بين اللوحة الأم (Mainboard) وشاشة العرض، وهو يختلف في العرض وعدد المسارات عن فئة الـ M7 والـ M10.

يأتي الكيبل كشريط مرن (FPC) عريض ومسطح، ومهمته نقل بيانات الصورة عالية الدقة وإشارات الإضاءة الخلفية.

• نوع التوصيل: يتميز بوجود “كونكتر كبس” (Snap-on Connector) على البوردة الرئيسية، وغالباً ما يكون مغطى بلاصق حماية أسود أو قطعة معدنية صغيرة لضمان ثباته.

• المسار: يمر الكيبل عادةً فوق البطارية، ويكون له انحناء مصنعي محدد ليتناسب مع تجويف الهيكل.

✅ التوافقات (Compatibility)

• ✅ Lenovo Tab M8 (2nd Gen): متوافق مع الموديلات TB-8505F / TB-8505X (نسخة HD).

🛠️ أبرز الأعطال (Common Issues)

1. شاشة سوداء (No Display): مع وجود صوت واهتزاز، ويكون السبب غالباً انفصال الكيبل من جهة البوردة نتيجة سقطة، أو تلف مسار الإضاءة.

2. ألوان باهتة أو “نيجاتيف”: ناتج عن عدم تركيب الكيبل بشكل مستوٍ في الكونكتر، أو وجود أتربة على السنون الذهبية.

3. توقف اللمس (Touch): في كثير من إصدارات M8، يمر مسار اللمس عبر نفس كيبل الشاشة؛ لذا أي ثني زائد أو قطع في طرف الكيبل سيعطل اللمس فوراً.

💡 نصيحة الصيانة (Pro Repair Tips)

• فصل الطاقة أولاً: قاعدة ذهبية؛ لا تلمس كيبل الشاشة والبطارية متصلة. دوائر الإضاءة في لينوفو M8 حساسة جداً، وأي تلامس خاطئ قد يؤدي لاحتراق “آي سي الإضاءة” أو الفيوز. 🔌

• طريقة الفتح: الجهاز يُفتح من خلال فك الغطاء الخلفي (Back Cover). استخدم أدوات بلاستيكية رقيقة وابتعد عن منطقة الأزرار الجانبية لتجنب قطع كيبل البور.

• التثبيت: تأكد من إعادة وضع “اللاصق الأسود” فوق الكونكتر بعد التركيب، لأن بطارية الجهاز كبيرة وقد تتحرك قليلاً مع الصدمات، مما يؤدي لفصل الكيبل إذا لم يكن ثابتاً جيداً. ⚠️

• المعاينة: قبل التركيب، افحص “سنان” الكونكتر على البوردة تحت المجهر (Microscope) للتأكد من عدم وجود سنون مثنية أو محترقة.
