مدخل شحن Lenovo Tab M8 HD TB-8505

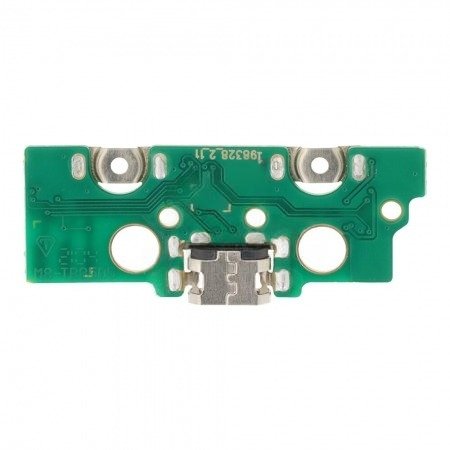

في جهاز Lenovo Tab M8 HD (الموديل TB-8505F / TB-8505X)، يأتي مدخل الشحن من نوع Micro-USB مدمجاً في بوردة شحن سفلية مستقلة (Sub-board)، وهو ما يجعل عملية استبداله أسهل وأكثر أماناً من الموديلات التي يكون فيها المدخل ملحوماً بالبوردة الأم.

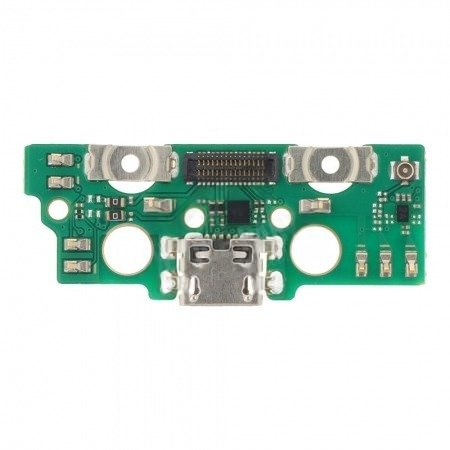

تحتوي هذه البوردة الصغيرة على المكونات الحيوية التالية:

• 🔌 منفذ Micro-USB: المسؤول عن عملية الشحن (VBUS) ونقل البيانات (Data+ / Data-).

• 🎤 الميكروفون (Microphone): الميكروفون الرقمي الرئيسي للمكالمات وتسجيل الصوت.

• 📶 تلامسات الهوائي (Antenna Contacts): التي تربط الهوائي الخارجي بالبوردة لضمان قوة إشارة الشبكة والـ Wi-Fi.

• 🔗 كونكتر الكيبل الرئيسي (FPC Connector): النقطة التي تربط بوردة الشحن بالبوردة الأم عبر الكيبل المرن (Main Flex).

✅ التوافقات (Compatibility)

• ✅ متوافق مع: Lenovo Tab M8 (2nd Gen) HD TB-8505F / TB-8505X.

🛠️ أبرز الأعطال (Common Issues)

1. الشحن المتقطع: غالباً بسبب تآكل السنون الداخلية للمنفذ أو وجود أتربة مضغوطة تمنع دخول الكيبل بالكامل.

2. حرارة عند مدخل الشحن: ناتجة عن “شورت” داخلي في سوكيت الشحن بسبب الرطوبة أو استخدام شواحن غير أصلية.

3. الجهاز لا يتعرف على الكمبيوتر: فقدان مسارات البيانات (Data lines) في المنفذ.

4. ضعف الشبكة أو توقف الميكروفون: إذا تعرضت البوردة للسوائل أو الكسر الجزئي.

💡 نصائح فنية للصيانة (Pro Tips)

• الاستبدال الكامل: كفني محترف، يفضل استبدال البوردة بالكامل لضمان جودة الميكروفون والشبكة وتوفير الوقت. إذا كنت ستلحم السوكيت فقط، احذر من وصول الحرارة أو مساعد اللحام (Flux) إلى ثقب الميكروفون المجاور للمنفذ. ⚠️

• فك الغطاء: الجهاز يُفتح من الخلف باستخدام أدوات بلاستيكية رقيقة. ابدأ من الزوايا البعيدة عن أزرار الصوت والبور.

• فصل البطارية: قبل فك أو تركيب بوردة الشحن، افصل سوكيت البطارية تماماً من البوردة الأم لتجنب حدوث “شورت” في مسار الـ 5 فولت (VBUS). 🔌

• التثبيت الجيد: تأكد من إعادة تركيب “الربلة” المطاطية الخاصة بالميكروفون (إذا كانت موجودة) لضمان عزل الصوت الخارجي ووضوح المكالمات
