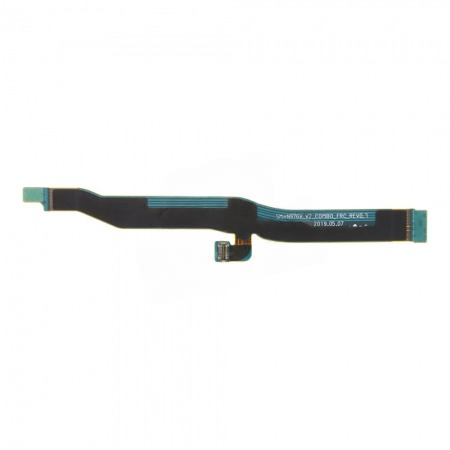

كيبل انتينا NOTE 10 PLUS

في جهاز Samsung Galaxy Note 10 Plus (الموديل SM-N975 / SM-N975F)، يعتمد نظام الشبكة على مزيج من الكابلات المحورية (Coaxial Cables) الرفيعة وفلاتات الربط العريضة التي تنقل إشارات التردد اللاسلكي (RF) بين اللوحة الأم العلوية واللوحة السفلية.

يتكون النظام من قطعتين رئيسيتين يجب فحصهما:

1. الكابلات المحورية (Coaxial Cables): وهي كابلات رفيعة جداً (عادة باللون الأزرق والأبيض) تمتد على طول جانبي البطارية. تنقل هذه الكابلات إشارة الـ GSM والـ 4G الأساسية.

2. فلاتة الربط (Main Flex): في سلسلة Note 10، تمر إشارات البيانات والترددات العالية أيضاً عبر فلاتات الربط العريضة، لذا فإن أي تلف في سوكيت الفلاتة قد يسبب ضعفاً حاداً في الشبكة.

✅ التوافق (Compatibility Check)

• Samsung Galaxy Note 10 Plus (N975)

• ⚠️ تنبيه الموديل: تأكد من مطابقة النسخة (4G أو 5G) إذا كنت تغير اللوحة السفلية، أما الكابلات المحورية فهي متوافقة غالباً بين النسختين.

💡 أشهر الأعطال وكيفية التشخيص

• ظهور علامة “الدائرة المشطوبة” (No Signal): غالباً ما يكون السبب انفصال أحد رؤوس الكابل المحوري عن السوكيت نتيجة سقوط الجهاز، أو تلف السوكيت الصغير على البوردة (U.FL Connector).

• إشارة ضعيفة جداً داخل المباني: دليل على أن أحد الكابلين (الأزرق أو الأبيض) مقطوع أو غير موصل جيداً، مما يؤدي لفقدان خاصية “التنوع” (Diversity) في استقبال الإشارة.

• توقف الواي فاي أو البلوتوث مع الشبكة: في Note 10 Plus، تتشارك بعض الهوائيات في المسارات الجانبية، لذا افحص سلامة التوصيلات الجانبية للشاسيه.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

1. فك الظهر الزجاجي: الجهاز محكم الإغلاق ومقاوم للماء. استخدم حرارة منتظمة (70°C) وافتح بحذر لتجنب كسر الزجاج الخلفي أو خدش طلاء الفضة (Aura Glow). 🧼

2. حماية رؤوس السوكيت: عند تركيب الكابل المحوري، استخدم “جفت” (Tweezer) بلاستيكي أو طرف إصبعك برفق. احذر الضغط المائل؛ لأن السوكيت الأنثى على اللوحة الأم هش جداً وإذا كسر سيتطلب لحاماً دقيقاً تحت الميكروسكوب. 🔬

3. مسار الكيبل الصحيح: يجب تمرير الكابلات في “المجاري” المخصصة لها بجانب البطارية. إذا برز الكيبل، سيتم دهسه عند تركيب الإطار الأوسط (Middle Frame) مما يسبب “قفلة” في الإشارة أو قطعاً في الكيبل.

4. تأمين البراغي: في هذا الموديل، تعمل أغطية الحماية البلاستيكية (NFC/Antenna Shrouds) كجزء من الهوائي. عدم ربط البراغي العلوية والسفلية جيداً سيؤدي لضعف ملحوظ في الشبكة والواي فاي.

5. تنظيف النقاط الأرضية: نظف نقاط التلامس الذهبية على شاسيه الجهاز بكحول أيزوبروبيل لضمان توصيل الـ Ground بشكل سليم للهوائيات المدمجة في الإطار.

⚠️ تنبيه فني هام

في أجهزة Note 10 Plus، إذا قمت بتغيير الشاشة (مع الشاسيه)، تأكد من نقل جميع وحدات الهوائيات الصغيرة الملتصقة بالجوانب، فهي المسؤولة عن ثبات إشارة الـ 4G والـ GPS.
