كيبل انتينا S21 ULTRA

في جهاز Samsung Galaxy S21 Ultra (الموديل SM-G998 / SM-G998B)، يعتمد تصميم الشبكة على منظومة متطورة جداً تجمع بين كابلات الإشارة المحورية (Coaxial Cables) ووحدات هوائيات الـ 5G المستقلة الموزعة على جوانب الشاسيه.

يتكون النظام في الـ S21 Ultra من ثلاثة أجزاء حيوية:

1. الكابلات المحورية (Coaxial Cables): وهي كابلات رفيعة (عادة باللون الأزرق والأبيض) تربط دوائر الراديو (RF) بين البوردة العلوية والبوردة السفلية لنقل إشارات الـ GSM والـ 4G.

2. وحدات الـ 5G mmWave: يحتوي هذا الموديل على وحدات هوائي مستقلة (Modules) مثبتة على جوانب الإطار المعدني، وتتصل بالبوردة عبر فلاتات صغيرة وحساسة جداً.

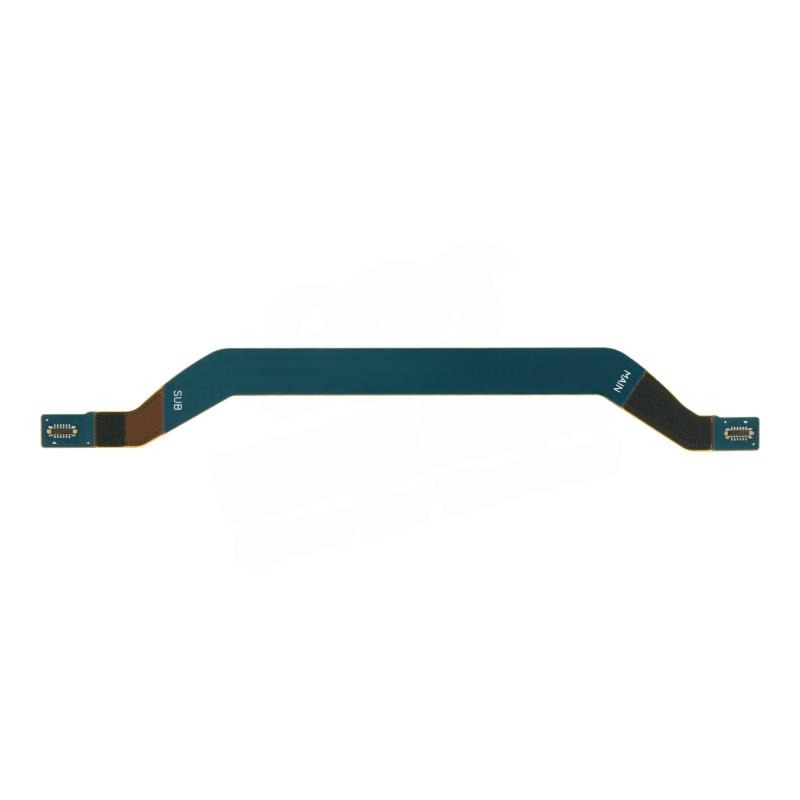

3. فلاتة الربط (Main Flex): تمر مسارات إشارات البيانات الرقمية للشبكة عبر فلاتات الربط العريضة؛ لذا فإن أي “ثني” أو “قطع” في سوكيت الفلاتة سيؤدي لضعف حاد في الشبكة.

✅ التوافق (Compatibility Check)

• Samsung Galaxy S21 Ultra (G998)

• ⚠️ تنبيه النسخة: تأكد من مطابقة إصدار الجهاز (العالمي Exynos vs الأمريكي Snapdragon) عند تغيير اللوحة السفلية، لأن مسارات الأنتينا تختلف أحياناً في تصميم البوردة السفلية.

💡 أشهر الأعطال وكيفية التشخيص

• ظهور علامة “الدائرة المشطوبة” (No Service): غالباً ما يكون السبب انفصال أحد رؤوس الكابل المحوري عن السوكيت نتيجة سقطة قوية، أو تضرر السوكيت الصغير (U.FL Connector) على اللوحة الأم.

• إشارة ضعيفة جداً (شرطة واحدة): دليل على تلف أحد الكابلين أو وجود أكسدة في نقاط التلامس الذهبية التي تربط الهوائيات المدمجة في الشاسيه بالبوردة.

• توقف الـ Wi-Fi 6E أو الـ Bluetooth: ترتبط هذه الهوائيات بالغطاء البلاستيكي العلوي؛ فإذا لم يتم ربط البراغي العلوية جيداً، ستضعف الإشارة بشكل ملحوظ.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

1. فك الظهر الزجاجي: الظهر في S21 Ultra زجاجي ومحكم الإغلاق جداً. استخدم حرارة منتظمة (75°C) وافتح بحذر، وانتبه بشكل خاص لمنطقة الكاميرات لأن البروز فيها ضخم وقد يعيق أدوات الفتح. 🧼

2. حماية السوكيتات (Coaxial Connectors): عند تركيب رؤوس الكابلات، تأكد من مطابقة الرأس مع السوكيت تماماً قبل الضغط. احذر الضغط المائل؛ لأن السوكيت الأنثى على اللوحة الأم هش جداً وإذا كسر سيتطلب عملية “جيمبر” معقدة تحت الميكروسكوب. 🔬

3. مسار الكيبل الصحيح: يجب تمرير الكابلات في “المجاري” المخصصة لها بجانب البطارية. إذا برز الكيبل، سيتم دهسه عند تركيب الإطار الأوسط مما يسبب “قفلة” في الإشارة أو قطعاً في الكيبل.

4. تأمين وحدات الـ mmWave: إذا كنت تقوم بنقل البوردة لشاسيه جديد، احذر عند فك وحدات الأنتينا الجانبية؛ فهي ملتصقة بغراء قوي جداً وأي “خدش” في الفلاتة الخاصة بها سيعطل ميزات الـ 5G عالية السرعة.

5. نظافة نقاط التلامس: استخدم كحول أيزوبروبيل لتنظيف “ريش” التلامس الذهبية التي تربط الهوائيات المدمجة في الإطار باللوحة الأم لضمان أقوى استقبال ممكن.

⚠️ تنبيه فني هام

في أجهزة S21 Ultra، تعمل البراغي كجزء من الدائرة الأرضية (Ground) لمنظومة التردد اللاسلكي. نقص أي برغي أو عدم إحكامه في الغطاء العلوي أو السفلي قد يتسبب في تذبذب الإشارة أو ضعف مفاجئ في الاتصال.
