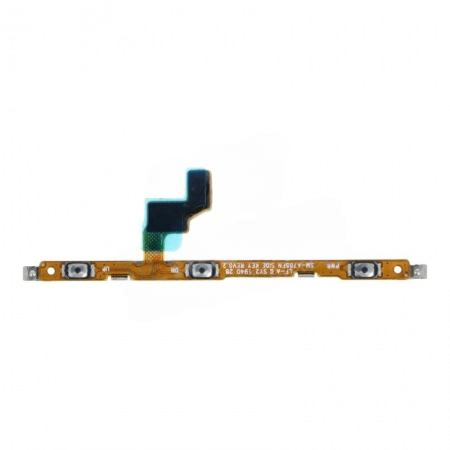

كيبل بور سانسونج A70/A70S

في جهاز Samsung Galaxy A70 (الموديل SM-A705 / SM-A705F)، تأتي فلاتة البور والصوت كقطعة واحدة مدمجة (Power and Volume Flex Cable). يتميز هذا الموديل بأن البصمة مدمجة تحت الشاشة (In-display Fingerprint)، لذا فإن زر البور جانبي وميكانيكي بالكامل.

تتكون الفلاتة من ثلاث كبسات داخلية متصلة بكيبل مرن واحد ينتهي بسوكيت كبس (Connector):

1. زر التشغيل (Power Button): المسؤول عن أوامر التشغيل والقفل.

2. أزرار الصوت (Volume Up/Down): مدمجة في نفس المسار.

3. سوكيت الاتصال (FPC): يتم توصيله مباشرة باللوحة الأم العلوية، مما يجعل عملية التبديل سريعة ولا تتطلب لحاماً.

✅ التوافق (Compatibility Check)

• Samsung Galaxy A70 (A705)

💡 أشهر الأعطال وكيفية التشخيص

• تعليق التشغيل (Boot Loop): الجهاز يظهر شعار “Samsung Galaxy A70” ثم يطفئ ويشتغل تلقائياً. نصيحة: افصل فلاتة البور وقم بتوصيل الشاحن؛ إذا ظهرت نسبة الشحن واستقر الجهاز، فالفلاتة بها “شورت” وتحتاج استبدال.

• الدخول التلقائي لوضع الريكفري: إذا كان الجهاز يدخل دائماً لشاشة الـ Recovery، فهذا يعني أن زر “رفع الصوت” معلق (Short) نتيجة رطوبة أو ضغط زائد.

• فقدان الارتداد (التكة): الزر أصبح “ناشفاً” ولا يعطي صوتاً عند الضغط، وغالباً بسبب تآكل المادة المطاطية المحيطة بالكبسة الداخلية.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

1. طريقة الفك: جهاز A70 يفتح من الخلف (الظهر البلاستيكي). يجب تسخين الظهر خفيفاً (60°C) واستخدام ورق بلاستيكي رقيق لتجنب خدش الطلاء الداخلي. 🧼

2. الوصول للسوكيت: الفلاتة تقع تحت الإطار البلاستيكي الأوسط (Middle Frame). يجب فك كافة البراغي ورفع الإطار للوصول لنقطة اتصال الفلاتة بالبوردة.

3. رفع الفلاتة القديمة: الفلاتة ملتصقة بقوة بإطار الجهاز. استخدم القليل من مادة 530 أو كحول أيزوبروبيل مع جفت (Tweezer) رفيع لرفعها بحذر لكي لا تمزق المسارات النحاسية الدقيقة. 🔬

4. تثبيت الأزرار الخارجية: قبل إغلاق الإطار الأوسط، تأكد من أن الأزرار البلاستيكية الخارجية مثبتة في مجراها الصحيح، لكي لا تضغط على الفلاتة الجديدة وتسبب تعليقاً في التشغيل.

5. فصل البطارية: قاعدة ذهبية؛ دائماً افصل سوكيت البطارية قبل فك أو تركيب فلاتة البور لتجنب حدوث أي التماس كهربائي (Short) في دوائر الطاقة.

⚠️ تنبيه فني

في أجهزة A70، إذا قمت بتغيير الفلاتة واستمر الزر في عدم الاستجابة، افحص “سوكيت الفلاتة” على اللوحة الأم تحت الميكروسكوب؛ فقد تكون هناك أكسدة ناتجة عن تسرب سوائل من فتحات الأزرار الجانبية.
