كيبل بور هواوي Mediapad M6 10.8 SCM-AL09

في جهاز Huawei MediaPad M6 10.8 (الموديل SCM-AL09 / SCM-W09)، ننتقل إلى فئة الأجهزة اللوحية الرائدة (Flagship Tablet)، حيث يختلف التصميم الداخلي ليكون أكثر دقة وحماية مقارنة بفئة الـ T5 الاقتصادية.

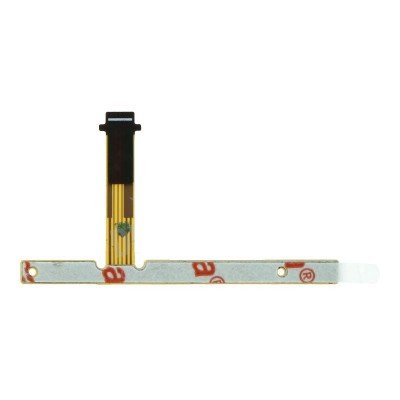

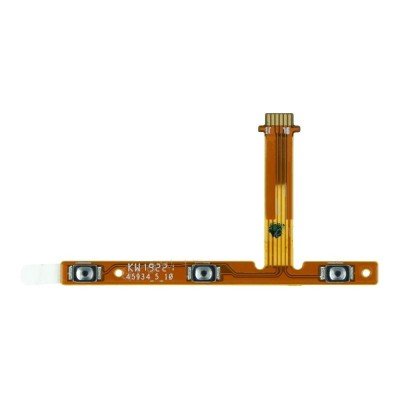

• المكونات: الفلاتة تدمج أزرار (التشغيل “Power” + رفع الصوت + خفض الصوت) في شريط مرن واحد (Flex Ribbon).

• نوع التوصيل: يتم التوصيل بالبوردة الأم عبر سوكيت (Connector) كبس ذهبي صغير (Plug & Play). 🔌

• الموقع: تقع الفلاتة في الجانب الأيمن (بوضع الطول)، وتتصل بالبوردة في الجزء العلوي، وغالباً ما تكون محمية بصفيحة معدنية (Shield) مثبتة ببراغي لضمان عدم انفصالها.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei MediaPad M6 10.8:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. تحذير فك الشاشة (⚠️ مهم جداً): في جهاز M6 10.8، الدخول للجهاز يكون عن طريق فك الشاشة. الشاشة هنا من نوع IPS ولكنها نحيفة جداً ومثبتة بغراء قوي. استخدم الحرارة (حوالي 80°C) وورق فك بلاستيكي مرن. احذر: فلاتة البور قريبة جداً من الحافة اليمنى؛ أي تغلغل عميق لأداة الفك قد يقطع الفلاتة أو يخدش البوردة.

2. مشكلة “التعليق على الشعار” (Restart Loop): إذا كان التابلت يعيد التشغيل تلقائياً، فالمتهم الأول هو زر البور. نظراً لأن أزرار M6 معدنية وبارزة، فهي عرضة لتجمع الرطوبة والأملاح. افصل الفلاتة؛ إذا استقر الإقلاع، فالفلاتة بها “شورت”. 🔬

3. حماية السوكيت: عند تركيب الفلاتة الجديدة، تأكد من إعادة تركيب الصفيحة المعدنية (Metal Bracket) والبراغي الأصلية. في الأجهزة اللوحية الكبيرة، أي اهتزاز قد يؤدي لفصل السوكيت إذا لم يكن محمياً.

4. فقدان “تكة” الأزرار: الأزرار الخارجية في M6 جزء من الإطار؛ إذا أصبحت الأزرار “طرية” (Mushy)، نظف المنطقة بمادة G-20 وتأكد من محاذاة “القبب” (Domes) المعدنية للفلاتة مع الأزرار الخارجية بدقة. 🧼

5. التثبيت الصحيح: الفلاتة مزودة بلاصق (Double Face) قوي؛ نظف المجرى الجانبي في الشاسيه المعدني من بقايا الغراء القديم قبل اللصق لضمان عدم بروز الأزرار أو تعليقها.

💡 خطوات التشخيص السريع

• قياس الممانعة: باستخدام الملتيميتر على وضع “الجرس”؛ تأكد من عدم وجود اتصال مستمر (Beep) إلا عند الضغط الفعلي على الزر.

• التشغيل بدون فلاتة: يمكنك تشغيل الجهاز وتجربته بدون توصيل الفلاتة (عبر تلميس نقطة الاختبار Power TP على البوردة بالأرضي) للتأكد أن المشكلة في الكيبل وليس في آيسي الباور أو البطارية.
