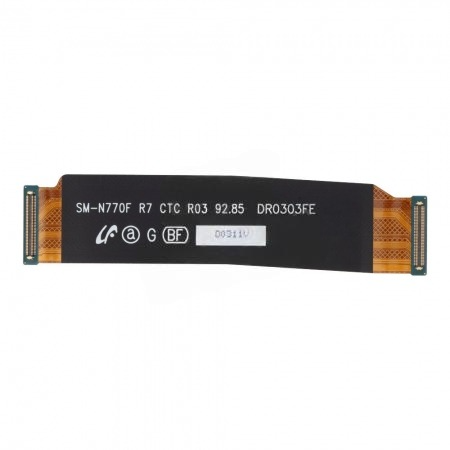

كيبل شاشه سامسونج NOTE 10 LITE

في جهاز Samsung Galaxy Note 10 Lite (الموديل SM-N770 / SM-N770F)، يتبع التصميم الهندسي الداخلي مدرسة “الكيبل الجسر” العريض الذي يربط اللوحة الأم العلوية بالبوردة السفلية، وهو المسؤول عن نقل بيانات شاشة Super AMOLED ودعم ميزة S-Pen.

هذا الكيبل هو المسار الوحيد لكل ما يحدث في النصف السفلي من الجهاز:

1. بيانات الشاشة واللمس: نقل إشارات الصورة واللمس المتعدد.

2. الشحن السريع (25W Fast Charging): نقل طاقة الشحن السريع عبر مسارات نحاسية سميكة داخل الفلاتة.

3. بيانات القلم (S-Pen): تمر إشارات المستشعر الخاص بالقلم (Digitizer) عبر هذا الكيبل للمعالج.

4. البصمة المدمجة: مستشعر البصمة الضوئي تحت الشاشة يتصل بالبوردة السفلية وتمر بياناته عبر هذا الكيبل.

5. الميكروفون والشبكة: نقل إشارات الصوت الأساسي وهوائيات التغطية.

✅ التوافق (Compatibility Check)

• Samsung Galaxy Note 10 Lite (N770)

💡 أشهر الأعطال الناتجة عن تلف كيبل Note 10 Lite

قبل استبدال شاشة الـ AMOLED المكلفة، افحص الكيبل إذا واجهت:

• شاشة سوداء مفاجئة: الجهاز يهتز أو يرن وتسمع صوت القلم عند إخراجه، لكن لا توجد صورة. (عطل شائع جداً نتيجة ارتخاء السوكيت العلوي).

• توقف الشحن أو “الشحن البطيء جداً”: غالباً بسبب تآكل في نقاط تلامس الكيبل نتيجة رطوبة سابقة.

• توقف القلم (S-Pen) عن الكتابة: إذا كان القلم سليم وبلوتوث يعمل لكن الشاشة لا تستجيب لسن القلم.

• فشل البصمة: رسالة “حساس البصمة غير متوفر” أو فشل المعايرة.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

1. اتجاه التركيب: الكيبل مطبوع عليه سهم وكلمة “Main” (للأعلى باتجاه الكاميرات) و “Sub” (للأسفل باتجاه مدخل الشحن). التركيب العكسي قد يؤدي لاحتراق دائرة الإضاءة فوراً. 🧼

2. ضعف السوكيت (FPC): في الـ Note 10 Lite، السوكيت الأنثى على البوردة الأم يميل للضعف. إذا ركبت كيبل جديد ولم يعمل، جرب الضغط الخفيف بإصبعك على السوكيت؛ إذا اشتغلت الشاشة، فأنت بحاجة لإعادة لحام السوكيت (Reflow) بالمجهر. 🔬

3. تنظيف المسارات: استخدم كحول أيزوبروبيل لتنظيف السوكيتات؛ أي ذرة غبار قد تسبب “شورت” في مسارات الشحن السريع العالية الجهد.

4. تأمين الصفيحة المعدنية: لا تغلق الجهاز بدون البراغي التي تثبت الغطاء البلاستيكي فوق الكيبل؛ فهي الضمان الوحيد لعدم ارتخاء الكيبل عند سقوط الجهاز مستقبلاً.

5. انتفاخ البطارية: الكيبل يمر فوق البطارية مباشرة. إذا كانت البطارية مضغوطة أو بها انتفاخ بسيط، فستجعل الكيبل يحتك بإطار الجهاز، مما يسبب قطعاً داخلياً غير مرئي.

⚠️ تنبيه فني هام

في الـ Note 10 Lite، إذا قمت بتغيير الكيبل وما زالت الشاشة سوداء، تأكد من نظافة “سوكيت الشاشة” نفسه الموجود على البوردة السفلية، ومن سلامة “فلاتة الربط” الصغيرة التي تخرج من الشاشة وتتصل بالبوردة السفلية
