كيبل شاشه هواوي P30

في جهاز Huawei P30 (الموديل ELE-L29 / ELE-L01)، ننتقل إلى فئة الهواتف الرائدة التي تستخدم شاشات OLED، وهو ما يجعل تصميم الكيبلات ومسارات البيانات مختلفاً تماماً وأكثر حساسية مقارنة بفئات الـ Y أو الـ Nova.

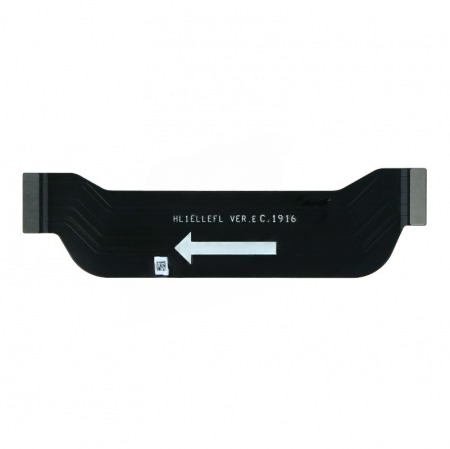

يعتمد Huawei P30 على نظام الكيبل الرئيسي الشامل (Main Flex Cable) الذي يربط البوردة الأم بالبوردة السفلية:

• نظام التوصيل: شاشة الـ OLED في هذا الجهاز تخرج منها فلاتة تتصل بـ سوكيت (Connector) وسيط موجود في منتصف الكيبل الرئيسي العريض المار فوق البطارية.

• بصمة الإصبع (Under-display Fingerprint): بما أن البصمة مدمجة تحت الشاشة، فإن الكيبل الرئيسي ينقل أيضاً بيانات مستشعر البصمة الضوئي إلى المعالج.

• الوظائف: الكيبل مسؤول عن (بيانات الصورة OLED، اللمس، البصمة، شحن 22.5W SuperCharge، والميكروفون).

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei P30 (العادي): الموديل ELE-L29 / ELE-AL00

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. حساسية شاشة الـ OLED (⚠️): شاشات الـ OLED نحيفة جداً. عند فك الجهاز، أي ضغط زائد على الكيبل الرئيسي أو السوكيت الأوسط قد يسبب ظهور خطوط خضراء أو وردية دائمة في الشاشة. 🔬

2. مشكلة “موت الشاشة” المفاجئ: بسبب صدمات السقوط، قد ينفصل السوكيت الأوسط للكيبل الرئيسي جزئياً. قبل استبدال الشاشة المكلفة، تأكد من تنظيف السوكيت بمادة G-20 وإعادة كبسه جيداً.

3. عطل البصمة: إذا قمت باستبدال الكيبل الرئيسي بقطعة “تجارية” رديئة، قد تتوقف بصمة الإصبع عن العمل أو تصبح بطيئة جداً بسبب فقدان جودة نقل البيانات السريعة. دائماً استخدم كيبل “أصلي” لضمان عمل الحساسات. 🛡️

4. فصل البطارية: رغم أن شاشات الـ OLED لا تحتوي على “إضاءة خلفية” (Backlight) مثل الـ LCD، إلا أنها تعمل بفولتيات عالية (VSP / VSN). يجب فصل البطارية قبل نزع أو تركيب الكيبل لتجنب ضرب آيسي الباور أو احتراق مسارات البيانات في المعالج.

5. تأثير الحرارة: الجهاز يعمل بمعالج Kirin 980 القوي الذي يولد حرارة عالية؛ تأكد من سلامة “المواد المبددة للحرارة” (Thermal Pads) الموجودة فوق الكيبل لضمان استقرار أداء الشاشة واللمس.

💡 خطوات الفحص السريع

• تنظيف السوكيتات: استخدم فرشاة ناعمة وكحول تنظيف للسوكيتات الثلاثة (العلوي، السفلي، والأوسط). 🧼

• فحص الشاشة تحت المجهر: إذا كانت الشاشة سوداء والجهاز يعطي اهتزازاً، افحص فلاتة الشاشة نفسها عند منطقة “الطي” بحثاً عن أي كسور مجهرية في المسارات الذهبية.

• قياس الممانعة: قم بكياس ممانعات مسارات الـ MIPI على السوكيت العلوي بالبوردة الأم؛ القيم الطبيعية تتراوح بين 300-450 أوم.
