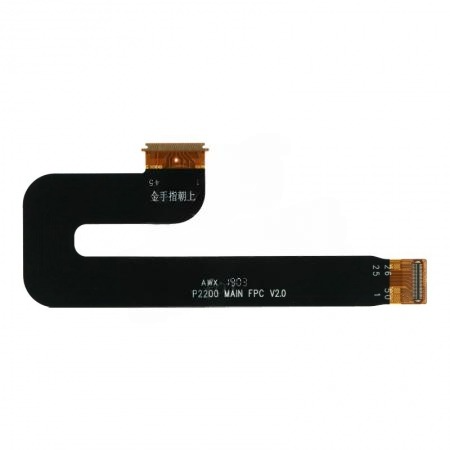

كيبل شاشه هواوي T3 10 inch AGS L09

في جهاز Huawei MediaPad T3 10 (الموديل AGS-L09 / AGS-W09)، نجد تصميماً هندسياً يعتمد على فلاتة شاشة مستقلة تماماً، وهي تختلف كلياً عن موديلات الهواتف التي مررنا بها سابقاً.

• نوع التوصيل: تخرج فلاتة الشاشة العريضة من الجزء السفلي لظهر شاشة الـ LCD، وتمر عبر فتحة في الشاسيه المعدني لتتصل بـ سوكيت (Connector) وحيد ومستقل على البوردة الأم.

• الاستقلالية: في هذا الموديل، فلاتة الشاشة لا تمر فوق البطارية ولا ترتبط بوردة الشحن؛ مما يعني أن أعطال الصورة واللمس محصورة فقط في هذه الفلاتة أو السوكيت الخاص بها على البوردة.

• توصيل اللمس (Touch): فلاتة اللمس (التاش) في AGS-L09 غالباً ما تكون مدمجة مع فلاتة الشاشة في سوكيت واحد عريض، أو تأتي بسوكيت صغير منفصل بجانب سوكيت الشاشة الرئيسي حسب إصدار الشاشة.

✅ التوافقات الصحيحة (Compatibility Check)

• MediaPad T3 10 (10-inch): الموديل AGS-L09 / AGS-L03

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “البيانات المفقودة” أو “الخطوط”: نظراً لكبر حجم التابلت، فإن أي “فتلة” أو انحناء في الشاسيه المعدني قد يضغط على فلاتة الشاشة ويسبب ظهور خطوط ملونة. تأكد من استقامة الشاسيه قبل تركيب شاشة جديدة.

2. خطر فك الغطاء الخلفي (⚠️): الغطاء الخلفي لـ T3 10 معدني ومثبت بكلبسات قوية جداً. نصيحة مهنية: عند الفك، ابدأ من جهة أزرار البور والصوت بحذر، لأن فلاتة الأزرار نحيفة جداً وقريبة من الحافة، ومن السهل قطعها بـ “الفتاحة”.

3. عطل الإضاءة (Backlight Fuse): مثل أغلب أجهزة هواوي، دائرة الإضاءة هنا محمية بـ “فيوز” صغير بجانب سوكيت الشاشة. قاعدة ذهبية: لا تفكر أبداً في نزع أو تركيب فلاتة الشاشة والبطارية موصلة؛ لأن ذلك سيؤدي فوراً لاحتراق فيوز الإضاءة أو ملف الإضاءة (Coil). 🔬

4. تأكسد السوكيت: بما أن الجهاز غالباً ما يستخدمه الأطفال، فإن سوكيت الشاشة عرضة للتآكل بسبب الرطوبة أو السوائل التي قد تتسرب من الأطراف. نظف السوكيت جيداً بمادة G-20 وجففه بالهواء الساخن (درجة حرارة منخفضة) قبل التجربة. 🧼

5. تثبيت الفلاتة: فلاتة الشاشة في هذا الموديل طويلة نوعاً ما؛ تأكد من ثنيها بالشكل الصحيح (الزاوية الأصلية) لكي لا تتعرض للضغط عند إغلاق الغطاء المعدني الخلفي.

💡 خطوات الفحص السريع

• قياس الممانعة: إذا كان التابلت يعطي صوتاً ولا توجد صورة، قم بقياس ممانعات مسارات الـ MIPI (أزواج البيانات) على سوكيت الشاشة في البوردة الأم. القيم الطبيعية تتراوح بين 350-500 أوم.

• فحص الفلاتة: تأكد من عدم وجود “كسر داخلي” في الفلاتة عند منطقة الثني (The Fold)، حيث يكثر انقطاع المسارات النحاسية الدقيقة في هذه المنطقة نتيجة اهتزاز البطارية أو السقوط.
