كيبل شاشه هواوي T3 3g

في جهاز Huawei MediaPad T3 7.0 (نسخة الـ 3G المعروفة بالموديلات BG2-U01 / BG2-U03)، نجد تصميماً داخلياً بسيطاً يعتمد على فلاتة شاشة مستقلة، وهي تختلف تماماً عن نسخة الـ Wi-Fi ونسخة الـ 10 بوصة.

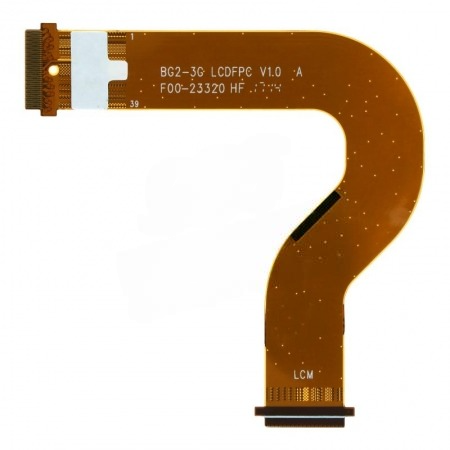

• نظام التوصيل: شاشة الـ LCD في هذا الموديل تأتي بفلاتة عريضة تخرج من خلف الشاشة وتمر عبر فتحة الشاسيه لتتصل بـ سوكيت (Connector) وحيد على البوردة الأم.

• فصل اللمس (Touch): في نسخة الـ 3G (BG2-U01)، غالباً ما يكون كيبل اللمس (التاش) منفصلاً عن كيبل الشاشة؛ حيث يتصل التاش بسوكيت صغير في أعلى البوردة، بينما تتصل الشاشة بالسوكيت الكبير في الأسفل.

• المسار: الكيبل لا يمر فوق البطارية، مما يجعله أقل عرضة للتلف الناتج عن انتفاخ البطاريات مقارنة بموديلات الهواتف.

✅ التوافقات الصحيحة (Compatibility Check)

• MediaPad T3 7.0 (3G): الموديل BG2-U01

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “الشاشة البيضاء” (White Screen): هذا عطل شائع جداً في T3 7.0. غالباً ما يكون السبب هو خلخلة في سوكيت الشاشة العريض نتيجة سقوط الجهاز. قبل استبدال الشاشة، قم بتنظيف الفلاتة بمادة G-20 وإعادة كبسها بإحكام. 🧼

2. عطل الإضاءة (Backlight): دائرة الإضاءة في هذا التابلت ضعيفة نوعاً ما. تحذير مهني: لا تقم بفك أو تركيب فلاتة الشاشة والبطارية موصلة (البطارية في هذا الموديل ملحومة أو متصلة بسوكيت تحت الغطاء). تركيب الشاشة والجهاز “حي” سيؤدي فوراً لضرب ملف الإضاءة أو فيوز صغير جداً بجانب السوكيت. 🔬

3. فصل اللمس (Touch failure): إذا كان اللمس لا يعمل، افحص الفلاتة الصغيرة العلوية. غالباً ما تنقطع هذه الفلاتة عند محاولة فك اللمس الخارجي (الجام) لأنها رقيقة جداً وملتصقة بالإطار بقوة.

4. تأكسد المسارات: بما أن الجهاز غالباً ما يستخدمه الأطفال، فإن السوائل تتسرب بسهولة من حواف الشاشة وتصل لنقاط تلامس الفلاتة. افحص السوكيت تحت المجهر للتأكد من سلامة الأرجل النحاسية.

5. جودة الشاشة: الشاشات التجارية لهذا الموديل (Copy) قد تسبب “رعشة” في الصورة. تأكد من عزل ظهر الفلاتة بشريط لاصق (Kapton Tape) لمنع حدوث “شورت” مع جسم التابلت المعدني.

💡 خطوات الفحص السريع

• تنظيف الفلاتة: استخدم ممحاة (استيكة) لتنظيف أرجل فلاتة الشاشة الذهبية لضمان جودة نقل البيانات. 🧼

• قياس الفولت: في حال وجود بيانات (صورة خفيفة) بدون إضاءة، تأكد من وجود جهد الإضاءة (بين 15 إلى 25 فولت) على المكثفات الكبيرة القريبة من سوكيت الشاشة.
