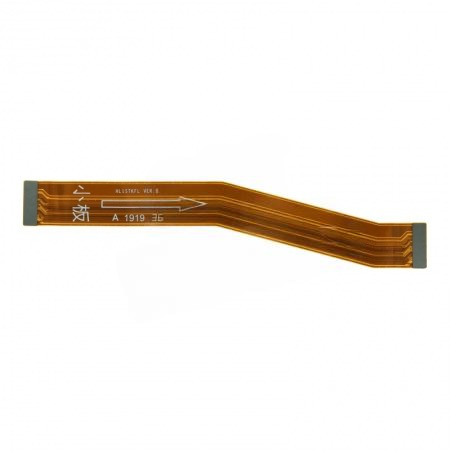

كيبل شاشه هواوي Y9 PRIME 2019 / HONOR 9X

في جهازي Huawei Y9 Prime 2019 (الموديل STK-L21 / STK-LX3) و Honor 9X (الموديل STK-LX1)، نجد تطابقاً كاملاً في التصميم الداخلي. وبما أن هذين الجهازين يعتمدان على تقنية الكاميرا المنبثقة (Pop-up Camera)، فإن توزيع الكيبلات فيهما يختلف عن النسخ العادية.

يعتمد هذا الجيل على نظام الكيبل الرئيسي الشامل (Main Flex Cable) الذي يربط البوردة الأم بالبوردة السفلية:

• نظام التوصيل: لا تتصل فلاتة الشاشة بالبوردة الأم مباشرة؛ بل تخرج فلاتة الشاشة من الأسفل وتُكبس في سوكيت (Connector) وسيط موجود في منتصف الكيبل الرئيسي العريض المار فوق البطارية.

• الوظائف: الكيبل مسؤول عن نقل (بيانات العرض، اللمس، تيار الشحن السريع، وإشارات الميكروفون والجرس).

• التثبيت: السوكيتات مؤمنة بصفائح معدنية (Brackets) وبراغي، وهو أمر حيوي جداً في هذا الموديل لأن المساحة الداخلية مزدحمة بمحرك الكاميرا المنبثقة.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Y9 Prime 2019:

• Honor 9X :

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “الشاشة السوداء” بعد السقوط: هذا هو العطل الأكثر شيوعاً. بسبب طول الجهاز، أي صدمة قد تؤدي لخلخلة “الكبسة الوسطى” للكيبل الرئيسي. قبل استبدال الشاشة المكلفة، تأكد دائماً من إعادة كبس وتنظيف هذا السوكيت الأوسط بمادة G-20. 🧼

2. فصل البطارية (⚠️ تحذير مهني): دائرة الإضاءة في Y9 Prime 2019 حساسة جداً. لا تقم بفك أو تركيب الكيبل الرئيسي والبطارية موصلة؛ لأن أي تلامس خاطئ في أرجل السوكيت سيؤدي فوراً لضرب فيوز الإضاءة أو ملف الإضاءة في البوردة الأم. 🔬

3. تداخل مسارات الكاميرا: الكيبل الرئيسي يمر بجانب مسار الكاميرا المنبثقة؛ تأكد من وضع الكيبل في مجراه الصحيح تماماً وتثبيت البراغي، لأن أي بروز قد يعيق حركة موتور الكاميرا أو يسبب ضغطاً على مسارات بيانات الشاشة.

4. تأثير البطارية: الكيبل يمر فوق البطارية مباشرة؛ أي انتفاخ بسيط في البطارية سيضغط على مسارات البيانات، مما يسبب ظهور خطوط عرضية أو فقدان مفاجئ للصورة عند الضغط على الجهاز.

5. جودة الكيبل: عند شراء كيبل جديد، تأكد أنه “أصلي”؛ لأن الكيبلات الرديئة تسبب بطءاً شديداً في الشحن وتضعف إشارة الشبكة (الهوائي يمر عبر البوردة السفلية).

💡 خطوات الفحص السريع

• تنظيف السوكيتات: استخدم فرشاة وكحول طبي لتنظيف السوكيتات الثلاثة (العلوي على البوردة الأم، السفلي، والأوسط للشاشة). 🧼

• قياس الممانعة: إذا كانت الشاشة سوداء والجهاز يعطي اهتزازاً عند التشغيل، قم بقياس ممانعات مسارات الـ MIPI (أزواج البيانات) على السوكيت العلوي بالبوردة الأم. القيم الطبيعية تتراوح بين 350-500 أوم.
