مدخل شحن سامسونج A02S/ A03S

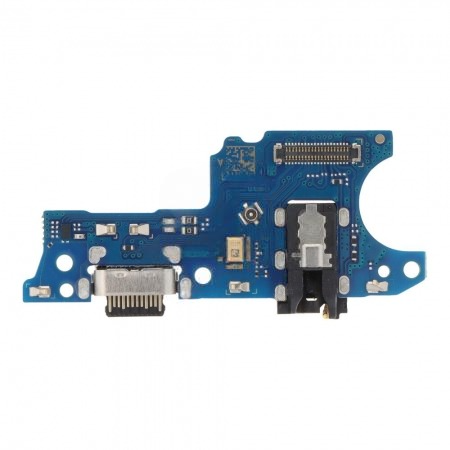

في هذين الموديلين، تأتي وحدة الشحن كلوحة إلكترونية فرعية (Sub-Board) مستقلة تعتمد منفذ USB Type-C.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C): يدعم الشحن السريع بقدرة 15W ونقل البيانات.

• منفذ السماعات (3.5mm Jack): مثبت بـ 6 نقاط لحام لضمان المتانة.

• الميكروفون الرقمي (MEMS): المسؤول عن نقل الصوت في المكالمات.

• سوكت الربط (FPC): يربط البوردة الفرعية باللوحة الأم عبر الفلاتة الرئيسية.

✅ التوافق (Compatibility Check)

• Samsung Galaxy A02s (SM-A025F/G/M): European Version.

• Samsung Galaxy A03s (SM-A037F/G/M): European Version

💡 أشهر الأعطال وكيفية التشخيص

• الشحن الوهمي: الجهاز يظهر علامة البرق لكن النسبة لا تزيد؛ غالباً بسبب ارتخاء في الفلاتة الرئيسية (Main Flex) الواصلة بين البوردتين أو تلف في ريش السوكت الداخلي.

• توقف الميكروفون: إذا كان الصوت “بعيداً” أو لا يصل للطرف الآخر، فالمشكلة غالباً في الميكروفون المدمج بهذه القطعة.

• ضعف الشبكة: في حال استبدال القطعة بآخر “تجاري”، ستلاحظ هبوطاً حاداً في إشارة الـ 4G لغياب فلاتر الترددات الأصلية.

• بطء الشحن الشديد: (سحب أمبير أقل من 0.5A)؛ ناتج عن تآكل مسارات البيانات داخل منفذ الـ Type-C.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فتح الظهر البلاستيكي: في A03s، كن حذراً جداً عند رفع الظهر؛ فلاتة بصمة الإصبع الجانبية رقيقة جداً. افصلها أولاً قبل إبعاد الظهر تماماً. 🧼

• فصل البطارية أولاً: كقاعدة أساسية، افصل كونكتر البطارية فور فتح الجهاز لتجنب حدوث “شورت” في مسار الـ VBUS. 🔬

• حماية الميكروفون: إذا كنت ستقوم بتغيير “سوكت الـ Type-C” يجب تغطية الميكروفون بـ Kapton Tape؛ فالحرارة العالية تتلف الميكروفونات الرقمية فوراً.

• تأمين البراغي: تأكد من إعادة كافة البراغي التي تثبت بوردة الشحن؛ فهي تعمل كـ “أرضي” (Ground) لدوائر الهوائيات والشبكة.
