مدخل شحن سامسونج A04S

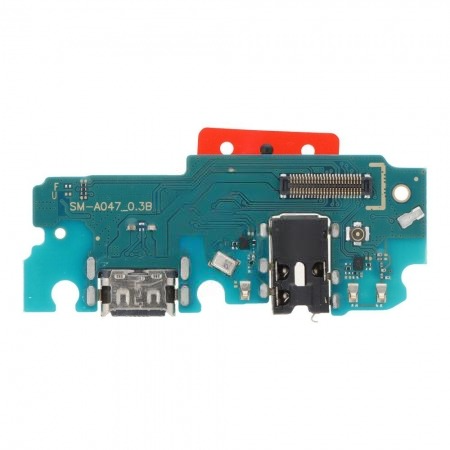

تأتي وحدة الشحن في جهاز Galaxy A04s كلوحة إلكترونية فرعية (Sub-Board) مستقلة تماماً. يعتمد هذا الموديل منفذ USB Type-C، وهو المسؤول عن تمرير الطاقة والبيانات وإشارات التردد العالي للشبكة.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C): يدعم الشحن بقدرة 15W.

• منفذ السماعات (3.5mm Jack): مثبت بـ 6 نقاط لحام قوية لضمان المتانة العالية.

• الميكروفون الرقمي (MEMS): المسؤول عن التقاط الصوت في المكالمات.

• سوكت الربط (FPC): يربط البوردة الفرعية بالفلاتة الرئيسية الواصلة للوحة الأم.

• فلاتر الحماية والشبكة: تحتوي البوردة الأصلية على ملفات ومكثفات صغيرة (Filters) لضمان استقرار إشارة الـ 4G والـ Wi-Fi.

✅ التوافق (Compatibility Check)

• SM-A047F: النسخة المخصصة لـ A04s.

💡 أشهر الأعطال وكيفية التشخيص

• الشحن البطيء أو “توقف الشحن”: غالباً ما يكون بسبب تآكل السنون الداخلية للمنفذ أو تلف مسارات الـ CC1/CC2.

• ضعف الشبكة بعد التغيير: أشهر مشكلة عند تركيب بوردة “تجارية” (Copy) تفتقر لقطع تقوية الإشارة وفلاتر الشبكة الأصلية.

• توقف الميكروفون: الطرف الآخر لا يسمعك بوضوح؛ ناتج عن انسداد فتحة الميكروفون بالأتربة أو تلفه نتيجة الرطوبة.

• عدم التعرف على السماعات: تلف الريش الداخلية لمنفذ الـ 3.5mm.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فتح الظهر: الظهر بلاستيكي ومثبت بـ “كلبسات”. ابدأ الفك من جهة بيت الشريحة باستخدام ريشة فك بلاستيكية. تنبيه: فلاتة بصمة الإصبع مدمجة في زر الباور الجانبي؛ ارفع الظهر بحذر وافصل فلاتة البصمة قبل فتحه تماماً لتجنب قطعها. 🧼

• فصل البطارية أولاً: قاعدة ذهبية؛ افصل كونكتر البطارية لتجنب حدوث “شورت” أثناء العمل على بوردة الشحن. 🔬

• تغيير السوكت المنفرد: للحفاظ على جودة الميكروفون وقوة الشبكة الأصلية، يُفضل تغيير رأس السوكت (Type-C Connector) فقط باستخدام الهوت أير عند حرارة 350°C مع تغطية الميكروفون بـ Kapton Tape.

• تأمين الفلاتة الرئيسية: في فئة A04s، يشتهر عطل ارتخاء الفلاتة الرئيسية العريضة؛ تأكد من كبسها جيداً وسماع صوت “الطقة” لضمان التوصيل المثالي.
