مدخل شحن سامسونج A11 – M11

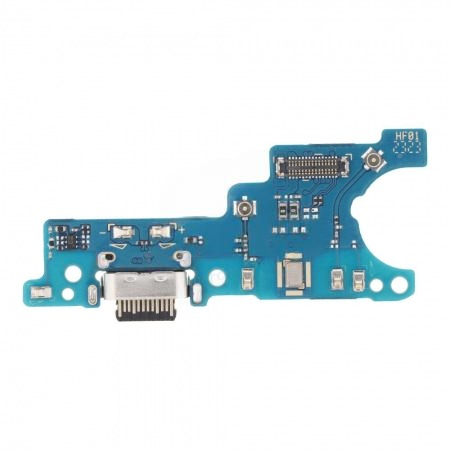

في جهاز Samsung Galaxy A11، تأتي وحدة الشحن كلوحة إلكترونية فرعية (Sub-Board) مستقلة تماماً.

ملاحظة فنية هامة: يتميز هذا الموديل بكونه من الفئة الاقتصادية التي تعتمد على “فلاتة ربط” طويلة وحساسة جداً؛ لذا فإن جودة البوردة الفرعية وتطابق مساراتها مع الفلاتة الرئيسية أمر حيوي لضمان استقرار الشحن السريع.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C): يدعم الشحن السريع بقدرة 15W ونقل البيانات السريع عبر الحاسوب.

• منفذ السماعات (3.5mm Jack): مثبت بإحكام لضمان استقرار توصيل الصوت الستيريو دون تقطيع.

• الميكروفون الرقمي (MEMS): المسؤول عن التقاط الصوت الواضح في المكالمات العادية وتطبيقات التواصل.

• سوكت الربط (FPC): النقطة التي تربط هذه البوردة باللوحة الأم عبر الكيبل الرئيسي العريض.

✅ التوافق (Compatibility Check)

تتوافق هذه البوردة مع جميع إصدارات Galaxy A11:

• Samsung Galaxy A11 (SM-A115F/DS) – النسخة العالمية (الأكثر انتشاراً).

• Samsung Galaxy A11 (SM-A115M/DS) – نسخة أمريكا اللاتينية.

• Samsung Galaxy A11 (SM-A115U/W) – النسخة الأمريكية والكندية.

• Samsung Galaxy A11 (SM-A115AZ) – نسخة Cricket (أمريكا).

• Samsung Galaxy M11 (جميع الموديلات: M115F, M115G).

💡 أشهر الأعطال وكيفية التشخيص

• توقف الشحن أو الشحن البطيء: غالباً بسبب تآكل “أسنان” مدخل الـ Type-C أو تراكم الأوبر داخل المنفذ مما يمنع الكابل من الدخول للنهاية.

• مشاكل الميكروفون: إذا كان الطرف الآخر يشتكي من صوت “بعيد” أو “مكتوم”، فالمشكلة تكمن في الميكروفون المدمج بهذه البوردة نتيجة الأتربة أو الرطوبة.

• ضعف الشبكة: في حال استبدال القطعة بآخر “تجاري”، ستلاحظ هبوطاً حاداً في إشارة الـ 4G لعدم وجود قطع حماية الترددات (Filters) الأصلية.

• توقف سماعات الأذن: عدم إحساس الجهاز بالسماعات السلكية عند توصيلها بمدخل الـ AUX.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• الأصلي (Original IC) هو الأمان: دائماً فضل القطعة الأصلية لضمان استقرار سرعة الشحن وقوة إشارة الشبكة. القطع التجارية الرخيصة تفتقر لـ IC الحماية مما قد يضر البوردة الأم. 🧼

• فصل البطارية أولاً: قاعدة ذهبية؛ لا تقم بفك أو تركيب بوردة الشحن أو فلاتة الربط والبطارية متصلة لتجنب حدوث “شورت” في مسار الـ VBUS.

• حماية الميكروفون عند اللحام: إذا كنت ستقوم بتغيير “سوكيت الـ Type-C” فقط باستخدام 861DW MAX، يجب تغطية الميكروفون بـ Kapton Tape؛ لأن الحرارة العالية تتلف الميكروفونات الرقمية فوراً. 🔬

• تأمين البراغي: تأكد من إعادة كافة البراغي التي تثبت بوردة الشحن؛ فهي تعمل كـ “أرضي” (Ground) لدوائر الهوائيات والشبكة، وإهمالها يسبب ضعفاً في التغطية.
