مدخل شحن سامسونج A52 4G/5G

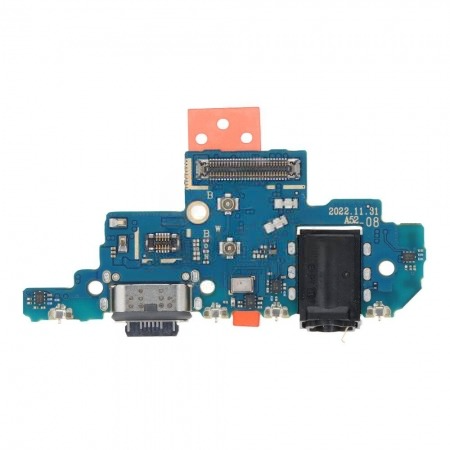

تأتي وحدة الشحن في جهاز A52 كلوحة إلكترونية فرعية (Sub-Board) مستقلة تعتمد منفذ USB Type-C.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C): يدعم الشحن السريع بقدرة 25W.

• منفذ السماعات (3.5mm Jack): مثبت بـ 6 نقاط لحام قوية.

• الميكروفون الرقمي (MEMS): المسؤول عن نقاء الصوت في المكالمات.

• سوكت الربط (FPC): يربط البوردة الفرعية بالفلاتة الرئيسية العريضة الواصلة للوحة الأم.

✅ التوافق (Compatibility Check)

• SM-A525F (4G):

• SM-A526B (5G):

💡 أشهر الأعطال وكيفية التشخيص

• توقف البصمة بعد التغيير: عطل شائع جداً عند استخدام بوردة “تجارية”؛ حيث تفتقر المسارات النحاسية للجودة اللازمة لنقل بيانات الحساس الضوئي بدقة.

• رسالة “الرطوبة في المنفذ” (Moisture Detected): تظهر بسبب تآكل السنون أو تلف المقاومة الحرارية (Thermistor) المدمجة بالبوردة نتيجة السوائل أو الأملاح.

• فشل الشحن السريع: إذا كان الجهاز يشحن ببطء ولا تظهر علامة “الدوائر الزرقاء” للشحن السريع، فالمشكلة غالباً في مسارات الـ CC1/CC2 داخل السوكت.

• ضعف الشبكة: القطع المقلدة تفتقر لمرشحات التردد (Filters) النحاسية، مما يقلل قوة الإشارة بشكل ملحوظ.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فتح الظهر: الظهر بلاستيكي مرن ومثبت بلاصق. استخدم حرارة 90°C. ميزة: لا توجد فلاتات ملتصقة بالظهر، مما يجعل الفتح آمناً وسهلاً. 🧼

• فصل البطارية أولاً: كقاعدة أساسية، افصل كونكتر البطارية لتجنب حدوث “شورت” في مسار الـ VBUS ($5V$). 🔬

• تغيير السوكت المنفرد: للحفاظ على البوردة الأصلية وضمان عمل البصمة والشبكة بكفاءة، يُفضل تغيير رأس السوكت (Type-C Connector) فقط باستخدام الهوت أير عند حرارة 350°C مع تغطية الميكروفون بـ Kapton Tape.

• تأمين الفلاتة الرئيسية: في A52، يشتهر عطل ارتخاء الفلاتة الرئيسية العريضة. قبل الحكم بتلف البوردة، تأكد من كبس الفلاتة بإحكام وسماع صوت “الطقة” لضمان توصيل مسارات الشاشة والبصمة والشحن.
