مدخل شحن سامسونج S21 ULTRA

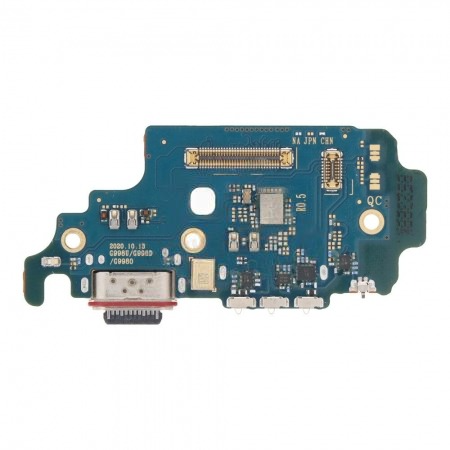

في جهاز S21 Ultra، تأتي وحدة الشحن كلوحة إلكترونية فرعية (Sub-Board) صلبة ومستقلة تماماً. تتميز هذه البوردة بكثافة عالية في المكونات نظراً لأنها تحمل “عقل” الاتصال السفلي للجهاز.

تضم هذه اللوحة المكونات الحيوية التالية:

• منفذ الشحن (USB Type-C): يدعم الشحن السريع جداً بقدرة 25W ونقل بيانات فائق السرعة.

• بيت شريحة الاتصال (SIM Tray Slot): مدمج مباشرة على بوردة الشحن (تصميم سفلي)، مما يجعلها قطعة استراتيجية؛ أي تلف فيها قد يؤدي لفقدان الشبكة أو عدم قراءة الشرائح.

• الميكروفون الرقمي الأساسي (MEMS): المسؤول عن نقاء الصوت في المكالمات وتسجيل الفيديو بدقة 8K.

• سوكت الربط (FPC): يربط البوردة الفرعية بالفلاتة الرئيسية الواصلة للوحة الأم.

✅ التوافق (Compatibility Check)

• SM-G998B: النسخة العالمية (Exynos) – الأكثر انتشاراً.

💡 أشهر الأعطال وكيفية التشخيص

• توقف قراءة الشرائح (No SIM Card): عطل شائع جداً؛ بما أن بيت الشريحة مدمج بالبوردة، فإن أي رطوبة أو سوائل تدخل من فتحة الشحن تصل مباشرة لبيت الشريحة وتسبب تأكسد السنون.

• رسالة الرطوبة (Moisture Detected): حساس الرطوبة في S21 Ultra دقيق جداً؛ يظهر التنبيه بسبب اتساخ السنون بالأتربة المملحة. تنظيفه بـ Isopropyl 99% هو الحل الأول. 🧼

• فشل الشحن السريع: إذا ظهر “Charging” فقط بدون الدوائر الزرقاء، فالمشكلة في مسارات الـ CC1/CC2 داخل السوكت.

• ضعف الشبكة: القطع المقلدة تفتقر لفلاتر الـ 5G الأصلية، مما يسبب فقدان الإشارة تماماً في الأماكن المغلقة.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• فك الظهر الزجاجي: الظهر قوي ومثبت بلاصق كثيف، خاصة حول الكاميرات. استخدم حرارة 90°C مع ريشة فك بلاستيكية مرنة. 🧼

• فصل البطارية أولاً: قاعدة ذهبية؛ افصل كونكتر البطارية لتجنب حدوث “شورت” في دوائر الطاقة المعقدة. 🔬

• تغيير السوكت المنفرد (الحل الأذكى): بما أن بيت الشريحة مدمج على هذه البوردة، يُنصح بشدة بتغيير “رأس السوكت المعدني” فقط باستخدام الهوت أير عند حرارة 350°C، وذلك للحفاظ على جودة استقبال الشبكة وعمل الشرائح الأصلية.

• حماية بيت الشريحة والميكروفون: عند استخدام الهوت اير، يجب تغطية بيت الشريحة والميكروفون بـ Kapton Tape لمنع صهر البلاستيك الداخلي أو تلف الميكروفون.
