مدخل شحن هواوي HONOR 10

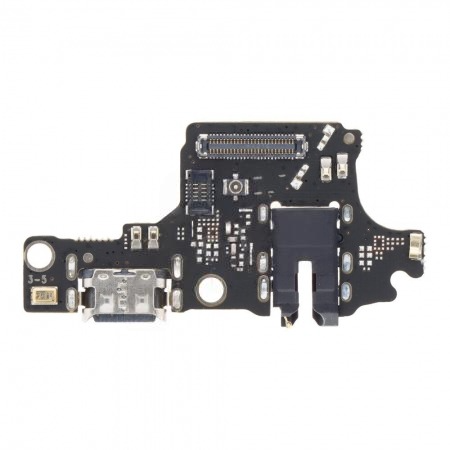

في جهاز Honor 10 (الموديل COL-L29 / COL-AL10)، ننتقل لتصميم الفئة الرائدة (Flagship) لهذا الجيل. يعتمد الجهاز على منفذ USB Type-C، وتصميمه الداخلي متقدم حيث تأتي قطعة الشحن على بوردة فرعية (Sub-Board) مستقلة، لكنها مرتبطة بمسارات حساسة جداً تخص بصمة الإصبع الأمامية (التي تعمل بالموجات فوق الصوتية في هذا الموديل).

• نوع المنفذ: USB Type-C 2.0 (يدعم الشحن السريع بقوة 22.5 واط SuperCharge).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي “Mic” + سوكيت توصيل فلاتة الربط الرئيسية) بالإضافة إلى دوائر حماية ومرشحات إشارة الشبكة. 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة، وتتصل بهوائي الشبكة عبر كابل “كوكسيل”.

✅ التوافقات الصحيحة (Compatibility Check)

• Honor 10 (النسخة العادية):

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “بصمة الإصبع” (⚠️ تحذير مهني): في Honor 10، تمر مسارات بصمة الإصبع الأمامية عبر فلاتة الربط وصولاً إلى بوردة الشحن في بعض الإصدارات أو بالقرب منها. إذا قمت بتبديل بوردة الشحن بقطعة “تجارية” رديئة، قد تتوقف البصمة عن العمل أو يصبح استجابتها بطيئة جداً. 🔬

2. خطر فك الظهر الزجاجي: الظهر في Honor 10 زجاجي بطلاء “ميرور” حساس جداً للخدش والكسر. احذر: عند الفك، لا تستخدم حرارة مفرطة لكي لا يتغير لون الطلاء الداخلي للزجاج، ولا تغلغل بأداة الفك بعمق لكي لا تجرح فلاتة الربط الرئيسية.

3. فشل الشحن السريع (SuperCharge): الجهاز يدعم تقنية الشحن السريع من هواوي. القطع “التقليد” غالباً ما تشحن ببطء شديد (أقل من 0.5A). دائماً ننصح بـ لحام مدخل Type-C جديد (الأرجل الأصلية) على البوردة الأصلية للحفاظ على سرعة الشحن وجودة المايك. 🧼

4. تأثر المايك الرقمي: المايك في هذا الموديل “رقمي” وحساس جداً. إذا استخدمت “الهيت جن” لتغيير المدخل المعدني، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة بعيداً عنه تماماً، لأن أبخرة اللحام (Flux) تتلفه فوراً.

5. تأكد من “كابل الهوائي”: كابل الشبكة يتصل بجانب بوردة الشحن؛ تأكد من كبسه جيداً لضمان استقرار إشارة الـ 4G، وتأكد من سلامة “الكلبس” البلاستيكي الذي يثبت الكابل.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): عند استخدام الشاحن الأصلي، يجب أن يسحب الجهاز تياراً يتجاوز 1.8A. إذا ثبت السحب على 0.46A، فهذا يعني وجود خلل في مسارات البيانات (D+ / D-) داخل المنفذ أو بوردة شحن غير أصلية.

• قياس الجهد: باستخدام الملتيميتر، تأكد من وصول جهد الـ 5V إلى سوكيت فلاتة الربط على بوردة الشحن قبل الشك في “الفلاتة الرئيسية” أو “آيسي الشحن”.
