مدخل شحن هواوي MATE 10 LITE

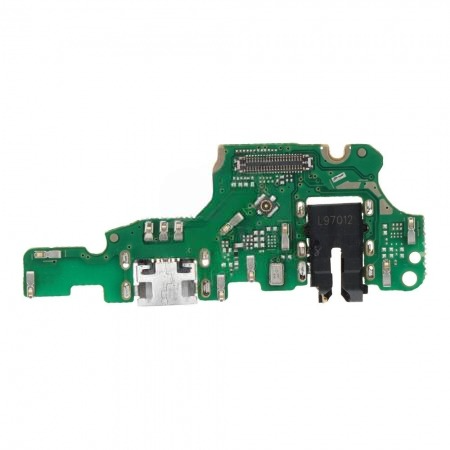

جهاز Huawei Mate 10 Lite (الموديل RNE-L21 / RNE-L22) يختلف تماماً عن بقية عائلة Mate 10؛ حيث يعتمد هذا الإصدار الاقتصادي على منفذ Micro-USB التقليدي المثبت على بوردة شحن فرعية (Sub-Board) مستقلة.

• نوع المنفذ: Micro-USB 2.0 (7 دبابيس/Pins).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي + مدخل سماعة الأذن 3.5mm + سوكيت فلاتة الربط الرئيسية + نقاط تلامس الجرس). 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” صغير.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Mate 10 Lite:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “علامة السماعة” (⚠️ تنبيه مهني): بما أن مدخل سماعة الأذن مدمج في بوردة الشحن، فإن أي رطوبة أو سوائل تدخل من فتحة الشحن قد تسبب قصر (Short) في مسارات السماعة، مما يجعل الهاتف يظن أن السماعة متصلة دائماً ويقطع صوت الجرس. الحل: تنظيف البوردة جيداً بـ إيزوبروبيل أو استبدالها.

2. خطر فك الظهر المعدني: الظهر في Mate 10 Lite معدني ومثبت ببرغيين سفليين (Pentalobe) بجانب مدخل الشحن. احذر: فلاتة البصمة الخلفية تتصل بالبوردة الأم؛ عند رفع الظهر، افتحه ببطء وافصل سوكيت البصمة أولاً لتجنب قطعه.

3. مشكلة “ضعف الشبكة” بعد التبديل: البوردات “التجارية” (Copy) تفتقر لمكونات IC الأصلية لتقوية الإشارة. النصيحة الذهبية: يفضل دائماً لحام مدخل Micro-USB جديد (7 أرجل) على البوردة الأصلية للحفاظ على جودة الاستقبال والمايك الأصلي. 🔬

4. تأثر المايك بالحرارة: المايك في هذا الموديل “رقمي” وقريب من أرجل الشحن. عند استخدام “الهيت جن”، يجب عزل المايك بـ ألمنيوم تيب وتوجيه الحرارة للخارج لتجنب تلفه أو حدوث “وشوشة” في الصوت. 🧼

5. نقاط تلامس الجرس: إذا توقف الجرس عن العمل بعد التركيب، تأكد من تنظيف الريش النحاسية، وتأكد من إحكام ربط البراغي في الغطاء السفلي لضمان التلامس الجيد مع علبة الجرس.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): يجب أن يسحب الجهاز تياراً يتراوح بين 1.0A و 1.5A. إذا كان السحب صفراً، فالمشكلة غالباً في “تكسر” أرجل اللحام الداخلية للمنفذ.

• قياس الجهد: باستخدام الملتيميتر، تأكد من وصول 5 فولت إلى سوكيت فلاتة الربط على بوردة الشحن للتأكد من سلامة “المنفذ” قبل الشك في “الفلاتة الرئيسية”.
