مدخل شحن هواوي Y7 2019

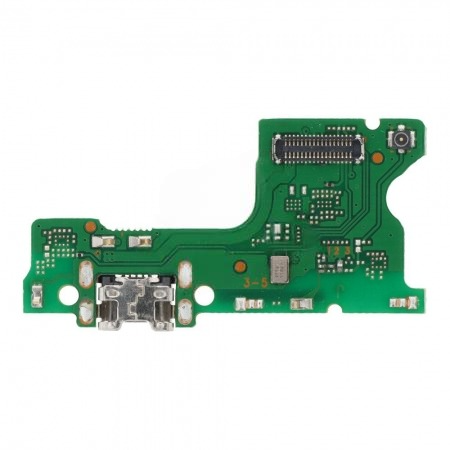

في جهاز Huawei Y7 2019 (الموديل DUB-LX1 / DUB-LX3)، نجد تصميماً يعتمد على بوردة شحن فرعية (Sub-Board) مستقلة. هذا الجهاز من أكثر الأجهزة انتشاراً في مراكز الصيانة، وتصميم مدخل الشحن فيه يشبه إلى حد كبير أجهزة الفئة الاقتصادية من هواوي وهونر لنفس العام.

• نوع المنفذ: Micro-USB 2.0 (7 دبابيس/Pins).

• المكونات المدمجة: تشمل البوردة (منفذ الشحن + مايك المكالمات الرئيسي “Mic” + سوكيت توصيل فلاتة الربط الرئيسية + نقاط تلامس الجرس) بالإضافة إلى فلاتر الشبكة. 🔌

• نوع التوصيل: تتصل بالبوردة الأم عبر فلاتة ربط (Main Flex) عريضة تمر فوق البطارية، وتتصل بهوائي الشبكة عبر كابل “كوكسيل” أسود أو أبيض.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Y7 2019 / Y7 Prime 2019 / Y7 Pro 2019:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “ضعف الشبكة” بعد التبديل: هذا العطل كلاسيكي في هذا الموديل عند تركيب بوردة “تجارية” (Copy). البوردة الأصلية تحتوي على مكونات IC وفلاتر لتقوية الإشارة. نصيحة: إذا كانت البوردة الأصلية سليمة، قم بتبديل المدخل المعدني فقط (اللحام) للحفاظ على جودة الاستقبال والمايك الأصلي. 🔬

2. خطر فك الظهر البلاستيكي: الظهر في Y7 2019 بلاستيكي “لامع” ويفك كبس. احذر: فلاتة البصمة الخلفية قصيرة جداً؛ عند رفع الظهر، لا تسحبه بقوة لكي لا تقطع فلاتة البصمة المتصلة بالبوردة الأم.

3. تأثر المايك بالحرارة: المايك في هذا الموديل قريب جداً من أرجل الشحن. إذا اخترت تغيير “المدخل المعدني” فقط باستخدام الهيت جن، استخدم ألمنيوم تيب لعزله تماماً، لأن دخول “الفلاكس” أو الحرارة الزائدة سيتلفه فوراً. 🧼

4. نقاط تلامس الجرس: إذا لم يعمل الجرس بعد التركيب، تأكد من تنظيف الريش النحاسية على بوردة الشحن، وتأكد من إحكام ربط البراغي في الغطاء البلاستيكي السفلي لضمان التلامس الجيد.

5. تأكد من “كابل الهوائي”: تأكد من كبس كابل الشبكة الصغير بإحكام؛ أحياناً ينثني “السن” الداخلي للكبس مما يسبب فقدان إشارة الـ 4G.

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): في الوضع الطبيعي، يجب أن يسحب الجهاز تياراً يتراوح بين 0.90A و 1.5A. إذا كان السحب صفراً أو متذبذباً، فالمشكلة غالباً في “تكسر” ريش اللحام الداخلية للمنفذ.

• قياس الجهد: باستخدام الملتيميتر، تأكد من وصول 5 فولت إلى سوكيت فلاتة الربط على بوردة الشحن للتأكد من سلامة “المنفذ” قبل الشك في “الفلاتة الرئيسية”
