مدخل شحن air 1

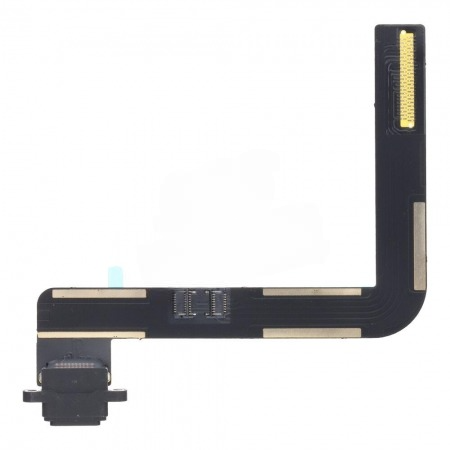

في جهاز iPad Air 1 (الموديلات A1474 / A1475 / A1476)، يختلف تصميم مدخل الشحن كلياً عن أجهزة الآيباد العادية (مثل iPad 6). هنا لا نتعامل مع “سوكيت” صغير، بل مع فلاتة شحن كاملة (Charging Port Flex Cable) تتطلب مهارة عالية في اللحام اليدوي.

• نوع المنفذ: Lightning.

• التصميم: فلاتة عريضة تنتهي برؤوس نحاسية (Pads) يتم رصّها ولحامها مباشرة على أطراف اللوحة الأم (Logic Board).

• المكونات: الفلاتة مسؤولة عن الشحن ونقل البيانات فقط، ولا تحتوي على ميكروفونات أو قطع إضافية كما في الآيفون.

✅ التوافقات (Compatibility Check)

• iPad Air 1:

🛠️ نصائح احترافية لعملية اللحام (Soldering Tips)

1. طريقة اللحام (The Sandwich Method): يتم وضع أطراف الفلاتة فوق نقاط التلامس في البوردة. يُفضل استخدام كوي لحام (Soldering Iron) برأس مسطح وعريض وتمريره ببطء فوق القصدير لضمان ذوبان جميع الأرجل وتثبيتها بمتانة. 🔬

2. تنظيف المسارات: قبل تركيب الفلاتة الجديدة، يجب تنظيف القصدير القديم تماماً باستخدام شيلد (Solder Wick) حتى تصبح النقاط في البوردة مسطحة وجاهزة لاستقبال الفلاتة الجديدة.

3. عزل الحرارة: الفلاتة تمر قريباً جداً من مكونات حساسة. استخدم كابتون تيب (Kapton Tape) لتغطية الأجزاء المحيطة لضمان عدم تأثرها بالحرارة أثناء اللحام.

4. فصل البطارية: تذكر دائماً عزل ريش البطارية بقطعة بلاستيكية قبل البدء؛ فالبوردة في الـ Air 1 تظل تحت الجهد الكهربائي، وأي تلامس خاطئ قد يحرق آيسي الشحن (Tristar).

💡 تشخيص الأعطال السريع

• الشحن بطيء جداً: إذا كان الجهاز يسحب أقل من 0.90A، تأكد من جودة لحام “أرجل البيانات” في منتصف الفلاتة، أو قد يكون العطل في آيسي الشحن نفسه.

• الجهاز لا يشعر بالشاحن: تأكد من عدم وجود “قطع” في ثنيات الفلاتة عند تركيبها داخل الشاسيه، حيث أن زاوية الانحناء في الـ Air 1 حادة جداً.
