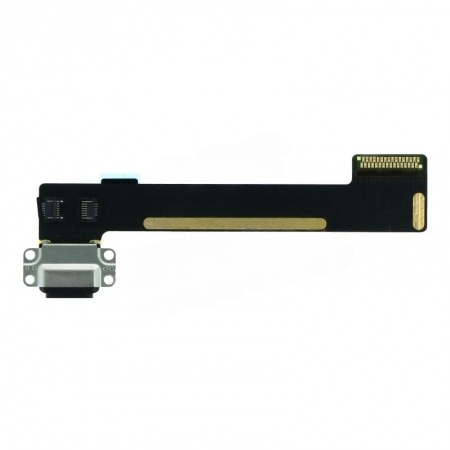

مدخل شحن MINI 4

في جهاز iPad mini 4 (الموديل A1538 / A1550)، أحدثت آبل تغييراً جذرياً في التصميم الداخلي مقارنة بالأجيال الثلاثة السابقة، وهو تغيير يسهل عملية الصيانة بشكل كبير للفنيين.

• نوع المنفذ: Lightning Connector.

• نظام التوصيل (نقطة التحول): لأول مرة في سلسلة الميني، انتقلت آبل من نظام “اللحام المباشر” إلى نظام سوكيت الكبس (FPC Connector). هذا يعني أن الفلاتة تُركب وتُفصل بسهولة دون الحاجة لعمليات ميكرو-لحام معقدة على البوردة.

• المكونات المدمجة: الفلاتة مسؤولة عن الشحن، نقل البيانات، والتعرف على الملحقات، وتمر تحت البطارية لتتصل بالبوردة في الجزء العلوي.

✅ التوافقات الصحيحة (Compatibility Check)

• iPad mini 4:

🛠️ أبرز التحديات والنصائح الفنية (Pro Tips)

1. سهولة التركيب (⚠️ ميزة مهنية): لم تعد بحاجة لاستخدام الهوت إير أو الكاوية لتغيير مدخل الشحن في هذا الموديل. العملية أصبحت تعتمد على فك البراغي وكبس السوكيت فقط. 🔬

2. خطر فك الشاشة (Laminated Display): شاشة iPad mini 4 تأتي “مدمجة” (LCD + Digitizer قطعة واحدة ملتصقة). تنبيه: الشاشة نحيفة جداً وحساسة للكسر مقارنة بالموديلات السابقة. يجب استخدام حرارة دقيقة (75°C) وفتاحات بلاستيكية رقيقة جداً لتجنب إتلاف الشاشة أثناء الفك للوصول للفلاتة. 🧼

3. المسار تحت البطارية: فلاتة الشحن تمر تحت البطارية. نصيحة: لا تحاول سحب الفلاتة القديمة بقوة؛ استخدم القليل من مادة الفك (مثل الكحول) تحت الفلاتة لتليين الغراء وتجنب ثقب البطارية أو جرح مسارات الفلاتة الجديدة.

4. تأثر الـ Touch ID: فلاتة زر الهوم (البصمة) تتصل بالشاشة مباشرة، لكن مسارات البيانات تمر عبر البوردة. تأكد من فصل البطارية دائماً قبل فصل أو تركيب فلاتة الشحن لتجنب حدوث “شرارة” قد تتلف آيسي الإضاءة أو حساس البصمة.

5. حماية السوكيت: سوكيت الكبس (FPC) على البوردة رقيق جداً. تأكد من نظافة السوكيت قبل الكبس، ولا تضغط بقوة إذا شعرت بمقاومة لتجنب ثني الأرجل الداخلية (Pins).

💡 خطوات التشخيص السريع

• فحص الاستهلاك (USB Tester): يجب أن يسحب الجهاز تياراً يتراوح بين 1.0A و 2.1A. إذا كان السحب ثابتاً على 0.01A، فقد تكون المشكلة في فلاتة الشحن أو آيسي الشحن (Tristar/Hydra).

• تنظيف المنفذ: قبل تبديل القطعة، تأكد من عدم وجود “وبر” أو أتربة مضغوطة تمنع وصول كابل Lightning لنهاية المجرى، فهذا عطل شائع جداً في هذا الموديل.
