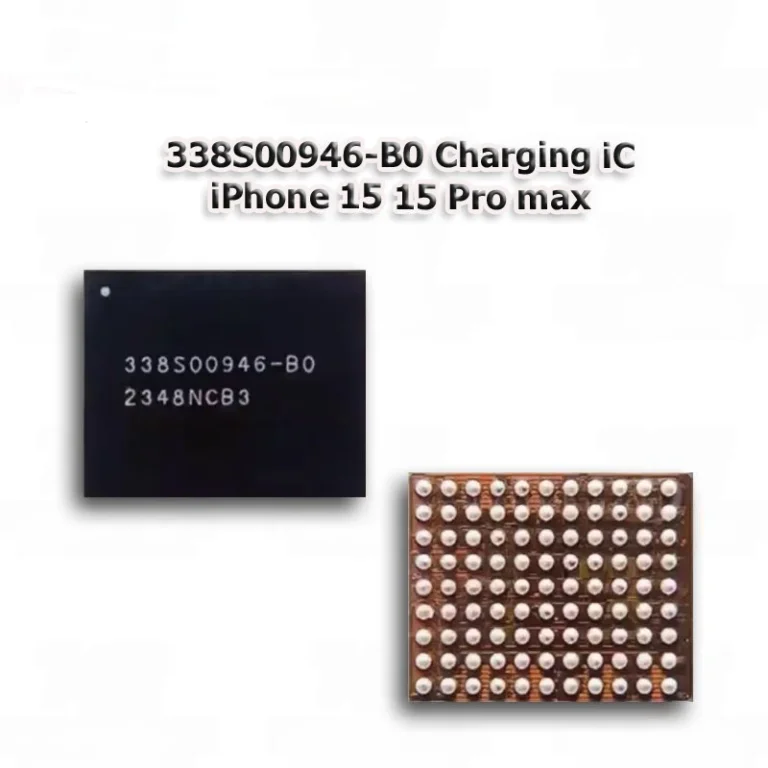

آي سي شحن 338S00946-B0 Charging iC

يعتبر اي سي الشحن 338S00946-B0 أحد أهم المكونات الحيوية والمسؤولة عن إدارة منظومة توصيل الطاقة (Power Delivery) على اللوحة الأم لأجهزة جيل آيفون 15، والذي انتقلت فيه أبل إلى منفذ الـ Type-C. يتولى هذا الآي سي تنظيم تدفق التيار الكهربائي القادم من الشاحن وتوزيعه بأمان وكفاءة إلى خلايا البطارية ودوائر الباور الرئيسية داخل الهاتف.

تتعرض هذه الرقاقة للتلف أو الاحتراق غالباً نتيجة استخدام شواحن تجارية رديئة، تذبذب التيار الكهربائي، أو صدمات المياه، مما يؤدي إلى مشاكل تقنية معقدة تمنع الهاتف من التشغيل تماماً (Dead Phone) أو تسبب تفريغاً سريعاً ومفاجئاً لطاقة البطارية مع سخونة في البوردة.

🌟 أبرز مميزات آي سي الشحن 338S00946-B0:

• جودة أصلية ومطابقة بنسبة 100%: قطعة غيار أصلية مصنعة بأعلى المعايير التقنية لتضمن استقرار خطوط الفولتية وتكامل الإشارات الرقمية لمنفذ الـ Type-C.

• حل مشاكل الحرارة والشورت: يستبدل الرقاقات التالفة التي تتسبب في حدوث ماس كهربائي (Short Circuit) صريح على خطوط الطاقة الرئيسية.

• دعم بروتوكول الشحن السريع: يضمن عودة تفعيل خاصية الشحن السريع (Fast Charging) والتعرف الصحيح على الملحقات وكوابل الـ PD دون رسائل تحذيرية.

• نقاط اتصال ممتازة (BGA): تأتي الرقاقة بنقاط اتصال (Balls) مهيأة وموزعة بدقة لتسهيل عملية الشبلونة والتركيب على البوردة المزدوجة.

📱 الأجهزة المتوافقة بالكامل (Compatibility):

يدعم هذا الآي سي منظومة الشحن الموحدة لسلسلة آيفون 15 بالكامل:

• iPhone 15

• iPhone 15 Plus

• iPhone 15 Pro

• iPhone 15 Pro Max

• (ملاحظة فنية: يرجى التحقق من الرقم المطبوع على الآي سي التالف قبل البدء في عملية التغيير لضمان التطابق التام).

🛠️ التشخيص والأعطال الشائعة التي يحلها هذا الآي سي:

1. الشحن الوهمي: إشارة الشحن تظهر على الشاشة لكن نسبة البطارية ثابتة ولا تزيد.

2. عطل سحب التيار (No Current Draw): عند فحص الهاتف على التيستر (USB Tester)، يظهر سحب التيار بنسبة $0.00\text{A}$ أو يعطي قراءات متذبذبة وغير مستقرة.

3. موت الجهاز المفاجئ: شورت صريح في خطوط الطاقة الرئيسية ($VDD\_MAIN$) مرتبط بمنظومة التغذية والشحن.

💡 نصائح احترافية لفنيي المايكرو سولديرينج:

• يتطلب تركيب هذا الآي سي مهارة احترافية عالية في التعامل مع محطات الهواء الساخن (Hot Air Station) لضبط درجة الحرارة المناسبة لرفع الرقاقة دون إلحاق الضرر بالقطع الصغيرة المحيطة بها (Capacitors / Resistors).

• احرص على استخدام فلكس (Flux) ممتاز وتنظيف البوردة جيداً باستخدام كحول الآيزوبروبيل بعد اللحام لضمان جودة الاتصال ومنع التآكل.
