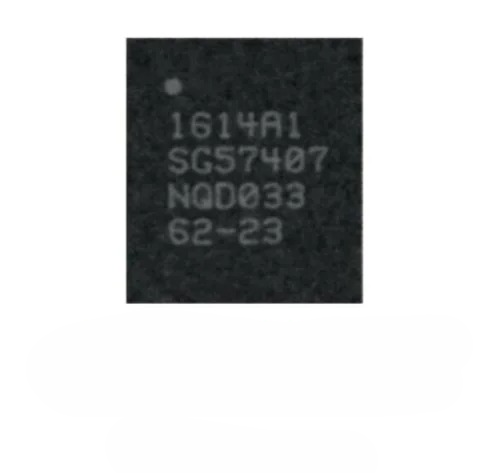

اي سي الشحن 1614A1 U9300

يعتبر آيسي 1614A1 الجيل المخصص عالي الكفاءة لإدارة وظائف الترايستار والتحكم في الاتصال عبر الـ USB لجميع هواتف سلسلة iPhone 12. تم تصنيع هذا الرقاقة الحساسة (Chip) بأعلى معايير الجودة ومطابقة لمواصفات التصنيع القياسية، مما يضمن ثبات ممانعات خطوط الشحن (Charging Lines) وحماية بوردة الهاتف من التلف بعد عملية الاستبدال.

🌟 أبرز مميزات آيسي الشحن 1614A1:

• تنظيم ذكي ومستقر للطاقة: يضمن توجيه التيار الكهربائي بشكل صحيح من الشاحن إلى دائرة الطاقة والبطارية بشكل آمن وبدون حرارة زائدة.

• إصلاح أعطال الصيانة المعقدة: يحل مشاكل (توقف الشحن عند نسبة معينة، تفريغ البطارية السريع حتى أثناء إغلاق الهاتف، وعدم التعرف على كابل الـ USB أو عدم الاتصال ببرنامج الـ iTunes).

• نقاط اتصال (Balls) مهيأة بدقة: يأتي الآيسي بنقاط لحام سفلية ممتازة تسهل عملية الشبلونة والتركيب المستقر على البوردة باستخدام الهوت اير.

• توافق تام مع سلسلة الـ 12: قطعة مخصصة توفر استقراراً كاملاً لأجهزة الآيفون الحديثة لتدوم طويلاً بعد الإصلاح.

📱 قائمة الأجهزة المتوافقة بالكامل (Compatibility List):

• iPhone 12

• iPhone 12 Pro

• iPhone 12 Pro Max

• iPhone 12 Mini

🛠️ معلومات المخططات الهندسية (Schematics Info):

• كود المكون (Part Number): 1614A1

• موقع المكون على البوردة: يُعرف في مخططات أبل لسلسلة ايفون 12 بـ U9300 أو USB Tristar IC.

💡 نصائح تقنية لفنيي المايكرو سولديرينج (Micro-Soldering):

1. التحكم الحراري الدقيق: نظراً لحساسية بوردة الطبقتين (Double-Layer Board) في عائلة ايفون 12، يجب ضبط درجة حرارة الهوت اير ومعدل تدفق الهواء بدقة عند فك الآيسي القديم لحماية المعالج والمكونات المجاورة.

2. استخدام حماية حرارية: يُنصح باستخدام المشتتات الحرارية المعدنية أو شريط الكابتون لحماية القطع القريبة المغطاة بمادة الحماية (Resin).

3. الفحص الأولي: تأكد من فحص وفك الشورت في المكثفات المحيطة بـ U9300 وقياس فولتيات خط الـ VCC_MAIN قبل تثبيت الآيسي الجديد.
