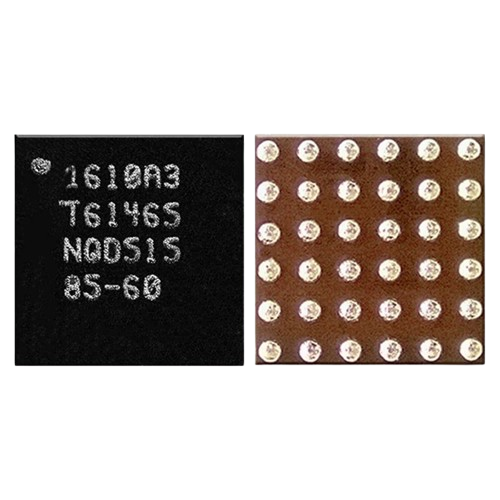

اي سي U2 tristar 1610 A3

يعد آيسي 1610A3 الرقاقة المتوافقة والمعتمدة لإدارة وظائف الترايستار (Tristar IC) والتحكم في نقل البيانات عبر منفذ Lightning لأجهزة iPhone 6S والجيل الأول من iPhone SE. تم تصنيع هذا الآيسي بدقة مطابقة للمواصفات القياسية، مما يضمن ثبات ممانعات خطوط الشحن (Charging Lines)، وحماية اللوحة الأم من تسريب الطاقة، وتوفير استقرار كامل بعد عملية الاستبدال.

🌟 أبرز مميزات آيسي الشحن 1610A3:

• كفاءة تشغيلية ممتازة: مصنع بأعلى معايير الجودة لضمان توزيع وفصل فولتيات الشحن بشكل آمن وتجنب سخونة البوردة.

• علاج جذري لأعطال الباور والشحن الشائعة: يحل مشاكل (عدم التعرف على الشاحن أو الكمبيوتر، الشحن الوهمي حيث يظهر مؤشر الشحن دون زيادة النسبة، وموت الهاتف المفاجئ بسبب تسريب خط الـ USB).

• نقاط لحام (Balls) مهيأة بدقة: نقاط التثبيت السفلية للآيسي تأتي بخامات ممتازة تسهل عملية الشبلونة والتركيب المستقر باستخدام الهوت اير.

• بديل مطور وآمن: يوفر استقراراً تشغيلياً كاملاً بفضل توافقه التام مع المكونات والدوائر المحيطة به على البوردة.

📱 قائمة الأجهزة المتوافقة بالكامل (Compatibility List):

• iPhone 6S

• iPhone 6S Plus

• iPhone SE (الجيل الأول 2016)

• ملاحظة تقنية: يمكن استخدامه أيضاً كبديل لآيسي 1610A2 الخاص بـ iPhone 6/6 Plus في بعض الحالات الفنية.

🛠️ معلومات فنية للمخططات (Schematics Info):

• كود المكون (Part Number): 1610A3

• موقع المكون على البوردة: يُرمز له في مخططات الصيانة (مثل ZXW أو DZKJ) بـ U4500 أو USB Tristar IC.

💡 إرشادات هامة لفنيي المايكرو سولديرينج (Micro-Soldering):

1. التحكم الحراري الدقيق: يُنصح بضبط درجة حرارة الهوت اير ومعدل الهواء بدقة لتفادي حرك المكونات الصغيرة المحيطة بـ U4500.

2. العزل والحماية: استخدم شريط الحماية الحراري (Kapton Tape) لعزل المكونات والقطع المجاورة والمغطاة بمادة الحماية الأسود (Resin) أثناء الفك.

3. فحص الممانعات المسبق: قِس الممانعة على المكثفات المحيطة بالآيسي للتأكد من فك الشورت قبل لحام الرقاقة الجديدة.
