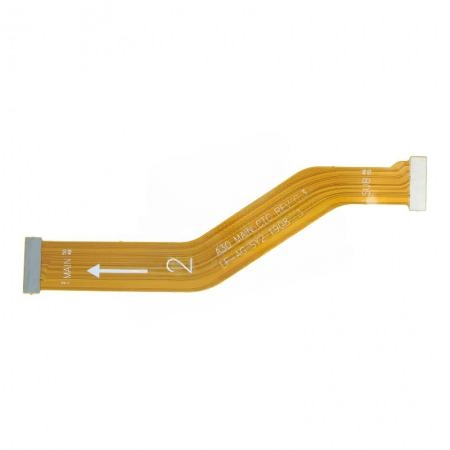

كيبل اللوحه الأم سامسونج A30

في جهاز Samsung Galaxy A30 (الموديل SM-A305)، يُعد كيبل اللوحة الأم (Main Flex Cable) هو الجسر الرابط بين البوردة العلوية والبوردة السفلية. هذا الكيبل لا ينقل الشحن فقط، بل هو المسؤول عن نقل بيانات الشاشة واللمس أيضاً.

يعمل الكيبل كمسار موحد للوظائف التالية:

1. بيانات الشاشة (LCD/OLED): تنتقل إشارات الصورة واللمس من المعالج عبر هذا الكيبل إلى البوردة السفلية ومنها إلى الشاشة.

2. مسار الشحن (VBUS): نقل طاقة الشحن من مدخل الـ Type-C إلى الدوائر العلوية والبطارية.

3. الميكروفون والجرس: نقل إشارات الصوت من وإلى المكونات السفلية.

4. إشارة الشبكة (RF): يحتوي الكيبل على مسارات مخصصة لتقوية إشارة الـ GSM والـ Wi-Fi.

✅ التوافق (Compatibility Check)

• Samsung Galaxy A30 (A305)

💡 أشهر الأعطال الناتجة عن تلف هذا الكيبل

إذا جاءك الجهاز بهذه الأعراض، ابدأ بفحص الكيبل قبل تغيير أي قطعة أخرى:

• شاشة سوداء: الجهاز يهتز أو يرن لكن لا توجد صورة (غالباً بسبب ارتخاء السوكيت العلوي نتيجة سقطة).

• مثلث أصفر (حرارة): ظهور علامة حرارة وهمية عند الشحن نتيجة تآكل في سنون الكيبل.

• توقف اللمس: الصورة تعمل بشكل جيد ولكن اللمس متوقف تماماً.

• ضعف الشبكة: انخفاض مفاجئ في أبراج التغطية بعد فتح الجهاز.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

• اتجاه التركيب: الكيبل مطبوع عليه كلمة “Main” للجهة العلوية و “Sub” للجهة السفلية. التركيب العكسي قد يسبب “شورت” في دائرة الإضاءة. 🧼

• مشكلة السوكيت (Connector): في موديلات A30، يشتهر سوكيت البوردة العلوية بضعف اللحام. إذا ركبت كيبل جديد ولم يعمل، اضغط برفق بإصبعك على السوكيت؛ إذا اشتغلت الشاشة، فأنت بحاجة لإعادة لحام السوكيت (Reflow) بالمجهر. 🔬

• تأمين الحماية: لا تغلق الجهاز بدون الصفيحة المعدنية والبراغي التي تضغط على السوكيتات، فهي التي تضمن عدم فك الكيبل عند الصدمات البسيطة.

• فصل البطارية: دائماً افصل البطارية قبل فك أو تركيب هذا الكيبل لتجنب احتراق فيوز الإضاءة.
