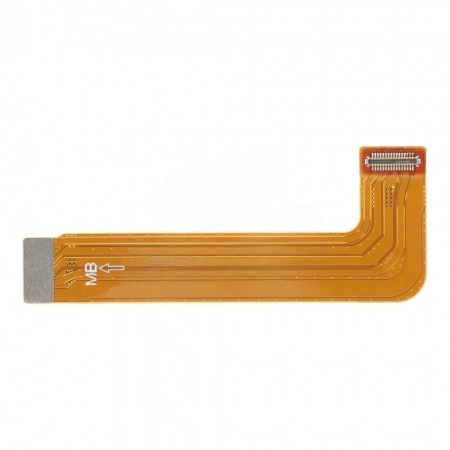

كيبل شاشة MATEPAD SE 10.4 AGS5

في جهاز Huawei MatePad SE 10.4 (الموديل AGS5-L09 / AGS5-W09)، ننتقل لتصميم تابلت حديث يعتمد على فلاتة شاشة (LCD Flex Cable) عريضة، وهي المسؤولة عن نقل البيانات والصورة من اللوحة الأم إلى الشاشة، وتختلف تماماً عن فلاتات أجهزة الموبايل من حيث الطول وعدد المسارات (Pins).

• المكونات: فلاتة عريضة مخصصة لنقل بيانات الصورة (MIPI Lane) وتغذية الإضاءة (Backlight).

• نوع التوصيل: تعتمد نظام الكبس (Plug & Play) من الطرفين؛ طرف يتصل باللوحة الأم (Motherboard) والطرف الآخر يتصل بظهر الشاشة أو بوردة الشحن في بعض التصاميم. 🔌

• المسار: تمر الفلاتة عادةً فوق البطارية، لذا يجب الحذر عند التعامل مع البطارية لكي لا تتضرر المسارات النحاسية الرقيقة داخل الفلاتة.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei MatePad SE 10.4 (2022/2023):

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “الشاشة السوداء” (No Display): إذا كان الجهاز يصدر أصواتاً أو يهتز ولكن بدون صورة، تأكد أولاً من سلامة السوكيت. في أجهزة التابلت، وبسبب حجم الجهاز، قد يؤدي السقوط لارتخاء السوكيت من مكانه. 🔬

2. خطر فك الشاشة (⚠️ تحذير مهني): في موديل AGS5، الفك يبدأ بفتح الشاشة من الإطار. الشاشة مثبتة بغراء قوي جداً على الحواف. احذر: فلاتة الشاشة وفلاتة التاتش تقعان في جهة محددة؛ التغلغل العميق بأداة الفك (السلك أو البلاستيك) سيؤدي لقطع الكيبل فوراً.

3. تأكسد السوكيت (الجنزارة): بما أن الجهاز لوحي وغالباً ما يستخدمه الأطفال، فإنه عرضة للسوائل. افحص السوكيت تحت المجهر؛ أي سواد أو خضار في “السنون” سيتسبب في فقدان الإضاءة أو ظهور خطوط ملونة. 🧼

4. فقدان الإضاءة (Backlight Issue): إذا كانت الصورة موجودة (تراها بكشاف خارجي) ولكن الإضاءة مفقودة، افحص مسارات الإضاءة في الفلاتة؛ فهي تحمل جهداً عالياً (Voltage) ومن السهل أن تحترق عند حدوث تلامس بسيط.

5. العزل الصحيح: عند تركيب فلاتة جديدة، تأكد من وضع اللاصق العازل (Kapton Tape) فوق السوكيت لمنع اهتزازه أو حدوث “شورت” مع غطاء الحماية المعدني.

💡 خطوات التشخيص السريع

• فحص “الريش”: تأكد من عدم وجود “سنة” مطعوجة داخل السوكيت على البوردة الأم.

• التجربة الخارجية: قبل لصق الشاشة الجديدة، قم بتوصيل الفلاتة وتجربة الصورة والتاتش لمدة 10 دقائق للتأكد من عدم وجود تهريب في البيانات أو “رمشة” في الإضاءة.
