كيبل شاشه سامسونج A51

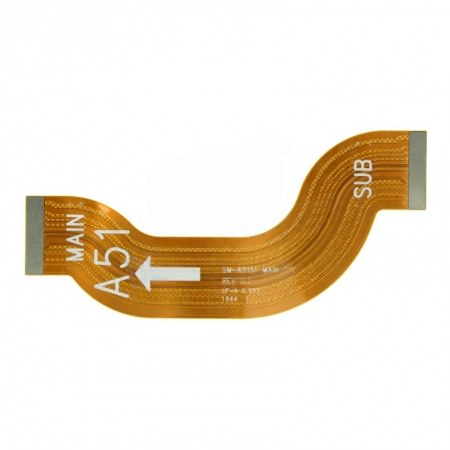

في جهاز Samsung Galaxy A51 (الموديل SM-A515 / SM-A515F)، يعتمد التصميم الداخلي على فلاتة الربط الرئيسية (Main Flex Cable). هذه الفلاتة هي المسؤولة عن نقل كافة البيانات والطاقة بين اللوحة الأم العلوية واللوحة السفلية، ومن ضمنها إشارات الشاشة والبصمة.

• الوظيفة الشاملة: نقل بيانات العرض (Display)، إشارات اللمس (Touch)، تيار الشحن السريع، الميكروفون، وإشارات مستشعر البصمة المدمج تحت الشاشة.

• نظام التوصيل: تتصل بسوكيت عريض في الأعلى (Main) وسوكيت مماثل في الأسفل (Sub).

• ارتباط الشاشة: في موديل A51، تخرج فلاتة الشاشة نفسها من منتصف الجهاز لتتصل مباشرة بـ اللوحة الأم العلوية بجانب فلاتة الربط، أو في بعض نسخ الشاشات البديلة تتصل عبر اللوحة السفلية.

✅ التوافق (Compatibility Check)

• Samsung Galaxy A51 4G (A515)

💡 أشهر الأعطال وكيفية التشخيص

• شاشة سوداء (Black Screen): الجهاز يعطي اهتزازاً عند التشغيل أو صوتاً عند الشحن ولكن لا توجد صورة. التشخيص: فلاتة A51 عريضة وحساسة جداً للارتخاء. تأكد من إحكام كبس السوكيتات العلوية والسفلية.

• توقف الشحن أو ظهور مثلث أصفر: إذا تعطل الشحن وتوقفت البيانات، فهذا دليل على تآكل في مسارات الطاقة داخل فلاتة الربط الرئيسية.

• رعشة في الصورة أو “تموجات”: تحدث غالباً بسبب وجود أكسدة أو سوائل داخل سوكيت الفلاتة نتيجة تسربها من فتحة الشحن.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

1. قاعدة الاتجاه (Main vs Sub): الفلاتة مطبوع عليها كلمة “Main” (تتجه للأعلى) وكلمة “Sub” (تتجه للأسفل). عكس الفلاتة قد يسبب “شورت” في دائرة الإضاءة فوراً. 🧼

2. فصل البطارية أولاً: قاعدة ذهبية؛ لا تقم بنزع أو تركيب فلاتة الربط والبطارية موصلة. مسارات إضاءة شاشة الـ Super AMOLED في A51 تحمل جهداً عالياً، وأي خطأ قد يتلف آيسي الإضاءة.

3. تأمين الغطاء البلاستيكي: تأكد من إغلاق الغطاء الأوسط وربط كافة البراغي؛ لأنها هي التي تضغط على الفلاتة لضمان استقرار الاتصال ومنع فصل الشاشة عند السقوط. 🔬

4. تنظيف السوكيتات: قبل استبدال الفلاتة، نظف سوكيت البوردة بكحول أيزوبروبيل؛ فغالباً ما يكون العطل مجرد أكسدة تعزل إشارات البيانات.

5. فحص سوكيت الشاشة: في A51، فلاتة الشاشة المستقلة قريبة جداً من فلاتة الربط. تأكد من سلامة السوكيت الصغير الخاص بالشاشة نفسه.

⚠️ تنبيه فني هام

في أجهزة A51، إذا غيرت الفلاتة واستمرت الشاشة سوداء، قم بتوصيل الشاحن ومراقبة سحب الأمبير؛ إذا كان السحب طبيعياً (فوق 1.0A) ولا توجد صورة، فالمشكلة غالباً في الشاشة نفسها أو في “فلاتة الشاشة” المدمجة التي تمر تحت البطارية.
