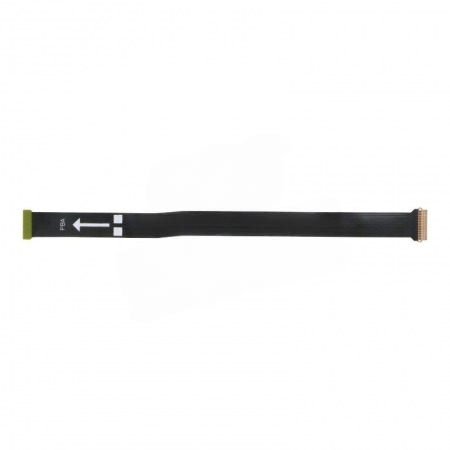

كيبل شاشه سامسونج T515

في جهاز Samsung Galaxy Tab A 10.1 (2019) (الموديل SM-T515 / SM-T510)، يختلف تصميم كيبل الشاشة قليلاً عن الهواتف، حيث يتعامل مع مساحة شاشة أكبر واستهلاك طاقة أعلى للإضاءة الخلفية (Backlight).

في هذا التابلت، الكيبل يربط اللوحة الأم العلوية بالبوردة السفلية، وهو المسؤول عن:

1. بيانات الصورة (Display): نقل إشارات الفيديو لشاشة الـ LCD.

2. إضاءة الشاشة (Backlight): نقل جهود الإضاءة العالية؛ لذا فإن أي خلل فيه قد يسبب صورة “باهتة” جداً.

3. دائرة الشحن: ينقل الطاقة من سوكيت الشحن (Type-C) الموجود في الأسفل إلى البطارية واللوحة الأم.

4. البيانات والصوت: مسؤول عن الميكروفون ونقل البيانات عبر USB.

✅ التوافق (Compatibility Check)

• Samsung Galaxy Tab A 10.1 2019 (SM-T515): نسخة الـ 4G

• Samsung Galaxy Tab A 10.1 2019 (SM-T510): نسخة الـ Wi-Fi

💡 أشهر الأعطال الناتجة عن تلف كيبل T515

قبل الحكم على الشاشة المكلفة، افحص الكيبل في الحالات التالية:

• شاشة سوداء (Black Screen): الجهاز يصدر أصوات تنبيه أو يظهر على الكمبيوتر لكن الشاشة مطفأة. (عطل شائع جداً نتيجة اهتزاز السوكيت العلوي).

• وميض أو رعشة (Flickering): تظهر خطوط أو يرتجف الضوء عند تحريك الجهاز أو الضغط على الظهر.

• توقف الشحن: أو الشحن بطيء جداً (رسالة “تأكد من توصيل الشاحن”).

• فقدان الصوت أو الميكروفون: إذا كان العطل في المكونات السفلية.

🛠️ نصائح الصيانة للمحترفين (Pro Tips)

1. تأمين السوكيت: في تابلت T515، السوكيت العريض على اللوحة الأم يميل للارتخاء بسهولة بسبب كبر حجم الجهاز. نصيحة: تأكد من وضع قطعة من الإسفنج الضغوط (Conductive Foam) فوق الصفيحة المعدنية للسوكيت لضمان عدم تحركه.

2. اتجاه التركيب: الكيبل مطبوع عليه اتجاه محدد (عادة سهم يشير للأعلى). التركيب العكسي قد يؤدي لاحتراق فيوز الإضاءة على البوردة. 🧼

3. مسارات الطاقة: بما أن الشاشة كبيرة، فإن مسارات الإضاءة في الكيبل تحمل تياراً عالياً. إذا رأيت أي اسوداد أو آثار حرق على “سنان” السوكيت الذهبية، استبدل الكيبل فوراً ولا تحاول تنظيفه. 🔬

4. الحذر عند الفتح: عند فك الشاشة (التي تفتح من الأمام في هذا الموديل)، احذر من إدخال أداة الفك بعمق في الجهة السفلية لكي لا تقطع الكيبل الرئيسي المار تحتها.

5. تنظيف السوكيت: استخدم كحول أيزوبروبيل وفرشاة ناعمة لتنظيف السوكيتات على البوردة قبل تركيب الكيبل الجديد لضمان استقرار إشارة الـ LCD.

⚠️ تنبيه فني

إذا قمت بتغيير الكيبل وما زالت الشاشة سوداء، تأكد من فحص ملف الإضاءة (Backlight Coil) على البوردة، ففي موديلات T515 غالباً ما يحترق هذا الملف إذا تم فك أو تركيب الكيبل والبطارية متصلة. دائماً افصل البطارية أولاً!
