كيبل شاشه هواوي HONOR 8X

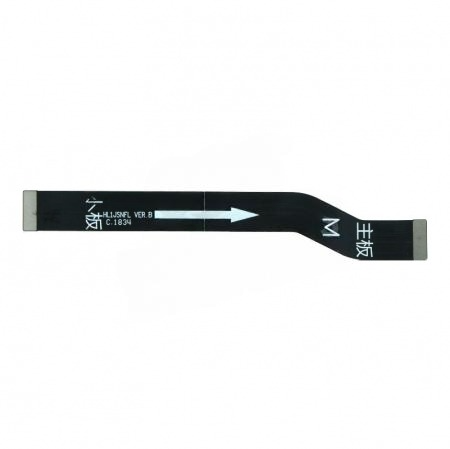

في جهاز Honor 8X (الموديل JSN-L21 / JSN-L22)، ننتقل إلى تصميم أكثر حداثة يعتمد فيه الجهاز على كيبل رئيسي (Main Flex Cable) يربط البوردة الأم بالبوردة السفلية، بينما تخرج فلاتة الشاشة لتتصل مباشرة بالبوردة الأم في الجهة العلوية.

• الوظيفة: الكيبل الرئيسي (المسؤول عن الشحن، الميكروفون، الجرس، والشبكة) يمر فوق البطارية.

• كيبل الشاشة (LCD Flex): في هذا الموديل، يخرج كيبل الشاشة من الأسفل ويمر عبر فتحة في الشاسيه ليركب مباشرة في البوردة الأم بجانب سوكيت البطارية.

• التصميم: يتميز Honor 8X بشاشة كبيرة (6.5 إنش)، لذا فإن كيبل الشاشة طويل نسبياً وحساس جداً عند منطقة الانحناء السفلي (Chin).

✅ التوافقات الصحيحة (Compatibility Check)

• Honor 8X: الموديل JSN-L21 / JSN-L22 / JSN-AL00 .

• Honor 9X Lite:

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “الشاشة السوداء” بعد الخبطات: في Honor 8X، غالباً ما ينفصل كونكتر الشاشة العلوي من مكانه نتيجة سقوط الجهاز. تأكد من إحكام كبسه وإعادة الصفيحة المعدنية (Bracket) فوقه.

2. توقف الإضاءة (No Backlight): مسارات الإضاءة في هذا الموديل تحمل جهداً عالياً. تحذير: لا تقم بفك أو تركيب كيبل الشاشة والبطارية موصلة أبداً، لأن ذلك سيؤدي فوراً لاحتراق “فيوز” الإضاءة أو ملف الإضاءة في البوردة الأم. ⚠️

3. توقف اللمس (Touch failure): إذا قمت بتغيير الشاشة وواجهت توقفاً في اللمس، تأكد من عزل الكيبل من الأسفل بـ Kapton Tape؛ لأن تلامس مسارات التاتش مع شاسيه الجهاز المعدني يسبب “تهنيق” أو توقف اللمس.

4. الشحن الوهمي: إذا كان الجهاز يظهر علامة الشحن ولا تزيد النسبة، تفقد الكيبل الرئيسي (Main Flex) العريض؛ فغالباً ما تتضرر أرجل الكونكتر المسؤول عن مسار الـ VBUS. 🔬

5. تأثير البطارية المنفوخة: إذا كانت البطارية منفوخة، ستضغط على الكيبل الرئيسي وكيبل الشاشة، مما قد يسبب قطعاً داخلياً في المسارات أو ضغطاً يظهر كبقع صفراء على الشاشة.

💡 خطوات الفحص السريع

• تنظيف السوكيت: استخدم مادة G-20 لتنظيف كونكترات الـ FPC على البوردة الأم؛ ففي هذا الموديل تتراكم الأتربة بسهولة تحت الغطاء الخلفي. 🧼

• قياس الممانعة: إذا كانت الشاشة سوداء، قم بقياس الممانعات على كونكتر الشاشة (LCD Connector) في البوردة الأم. تأكد من سلامة مسارات الـ MIPI (المسارات المزدوجة المسؤولة عن نقل البيانات).
