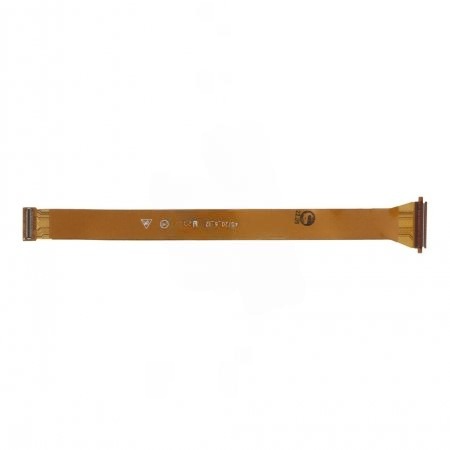

كيبل شاشه هواوي M5 LITE 8 JDN2

في جهاز Huawei MediaPad M5 Lite 8.0 (الموديل JDN2-L09 / JDN2-W09)، نجد تصميماً داخلياً يعتمد على الكيبل الرئيسي العريض (Main Flex Cable) الذي يربط البوردة الأم بالبوردة السفلية، وتتصل به الشاشة في نقطة وسيطة، وهو تصميم مشابه جداً لنسخة الـ 10 إنش ولكن بأبعاد أصغر.

في هذا الموديل، لا يوجد كيبل شاشة مستقل يتصل بالبوردة الأم مباشرة؛ بل يتم التوصيل عبر الكيبل العريض:

• نظام التوصيل: تخرج فلاتة الشاشة من الأسفل وتُكبس في سوكيت (Connector) وسيط موجود في منتصف الكيبل الرئيسي العريض المار فوق البطارية.

• الوظائف: الكيبل مسؤول عن نقل (بيانات الصورة، اللمس، تيار الشحن، وإشارات السبيكرز الاستريو).

• التثبيت: السوكيتات مؤمنة بصفائح معدنية (Brackets) وبراغي دقيقة لمنع انفصال الكيبل عند السقوط.

✅ التوافقات الصحيحة (Compatibility Check)

• MediaPad M5 Lite 8.0: الموديل JDN2-L09 / JDN2-W09 / JDN2-AL00

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “الشاشة السوداء” بعد السقوط: صدمة السقوط قد تؤدي لخلخلة “الكبسة الوسطى” للكيبل الرئيسي (التي تربط الشاشة بالكيبل). قبل استبدال الشاشة، تأكد من إعادة كبس وتنظيف هذا السوكيت الأوسط بمادة G-20. 🧼

2. عطل الإضاءة (No Backlight): تحذير مهني: دائرة الإضاءة في هذا التابلت حساسة. لا تقم بفك أو تركيب الكيبل الرئيسي والبطارية موصلة؛ لأن أي تلامس خاطئ في أرجل السوكيت سيؤدي فوراً لضرب فيوز الإضاءة أو ملف الإضاءة في البوردة الأم. 🔬

3. توقف اللمس (Touch failure): إذا كان اللمس لا يعمل والشاشة سليمة، افحص نقاط التلامس في السوكيت الأوسط. الرطوبة التي قد تتسرب من حواف الشاشة غالباً ما تترسب في هذه المنطقة وتسبب أكسدة تعطل مسارات اللمس.

4. تأثير البطارية المنفوخة: الكيبل يمر فوق البطارية مباشرة؛ أي انتفاخ بسيط في البطارية سيضغط على مسارات البيانات، مما يسبب ظهور خطوط عرضية أو “رعشة” في الصورة عند الضغط على التابلت.

5. جودة الكيبل: عند شراء كيبل جديد، تأكد أنه “أصلي”؛ لأن الكيبلات الرديئة تسبب بطءاً شديداً في الشحن وتضعف جودة صوت السبيكرات.

💡 خطوات الفحص السريع

• تنظيف السوكيتات: استخدم فرشاة وكحول طبي لتنظيف السوكيتات الثلاثة (العلوي على البوردة الأم، السفلي، والأوسط للشاشة). 🧼

• قياس الممانعة: إذا كانت الشاشة سوداء، قم بقياس ممانعات مسارات الـ MIPI (أزواج البيانات) على السوكيت العلوي بالبوردة الأم. القيم الطبيعية تتراوح بين 350-500 أوم.
