كيبل شاشه هواوي MATE 20

في جهاز Huawei Mate 20 (الموديل HMA-L29 / HMA-L09)، نجد تصميماً هندسياً دقيقاً يختلف عن نسخة الـ Pro، حيث يعتمد هذا الموديل على شاشة IPS LCD مسطحة، مما يجعل توصيلاتها مختلفة كلياً.

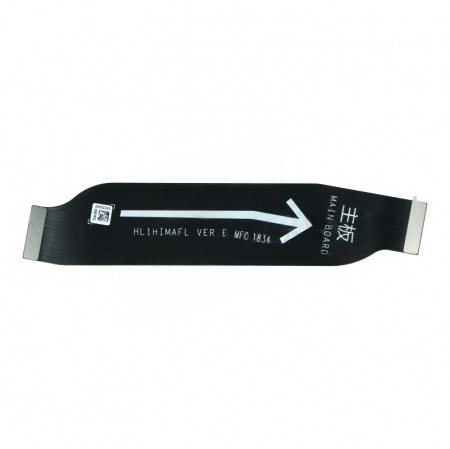

في Mate 20، يعتمد التصميم على الكيبل الرئيسي المدمج (Main Flex Cable) الذي يربط كافة المكونات الحيوية فوق البطارية:

• نظام التوصيل: تخرج فلاتة الشاشة من الأسفل وتتصل بـ سوكيت (Connector) وسيط موجود في منتصف الكيبل الرئيسي العريض.

• الوظائف: الكيبل الرئيسي مسؤول عن نقل (بيانات العرض، اللمس، تيار الشحن السريع 22.5W، الميكروفون، والجرس).

• المسار: يمر الكيبل العريض فوق البطارية مباشرة، وهو حساس جداً للضغط أو الثني الزائد عند الفك والتركيب.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Mate 20: الموديل HMA-L29 / HMA-L09 / HMA-AL00

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “الشاشة السوداء” بعد السقوط: في Mate 20، وبسبب طول الكيبل الرئيسي، قد ينفصل “الكونكتر الأوسط” (الذي يربط الشاشة بالكيبل) نتيجة صدمة قوية. تأكد دائماً من وجود الصفيحة المعدنية (Bracket) والبرغي فوق الكونكتر لضمان عدم تحركه.

2. توقف اللمس (Touch failure): إذا كان اللمس متوقفاً والشاشة سليمة، فالمشكلة غالباً في الكيبل الرئيسي العريض أو تأكسد في أرجل السوكيت العلوي نتيجة تسرب سوائل من جهة سماعة المكالمات. 🔬

3. فصل البطارية (قاعدة ذهبية ⚠️): لا تقم بفك أو تركيب الكيبل الرئيسي والبطارية موصلة أبداً. دائرة الإضاءة في Mate 20 تحمل جهداً عالياً، وأي “شورت” بسيط أثناء التركيب سيضرب ملف الإضاءة في البوردة الأم فوراً.

4. تأثير البطارية المنفوخة: نظرًا لأن الكيبل يمر فوق البطارية، فإن أي انتفاخ بسيط سيضغط على مسارات البيانات، مما يسبب ظهور خطوط عمودية أو “رعشة” في إضاءة الشاشة.

5. الشحن السريع: إذا استبدلت الكيبل الرئيسي بقطعة “تجارية” رديئة، فقد يفقد الجهاز ميزة الـ SuperCharge؛ لأن الكيبل الأصلي يحتوي على مسارات طاقة سميكة تتحمل الأمبير العالي.

💡 خطوات الفحص السريع

• تنظيف السوكيتات: استخدم مادة G-20 لتنظيف النقاط الثلاث (العلوي، السفلي، والأوسط الخاص بالشاشة)؛ ففي هذا الموديل، الأتربة تحت الغطاء الخلفي تسبب أعطالاً وهمية في البيانات. 🧼

• قياس الممانعة: إذا كانت الشاشة سوداء، قم بقياس ممانعات مسارات الـ MIPI (أزواج البيانات) على الكونكتر العلوي للبوردة الأم. القيم الطبيعية تتراوح بين 300-450 أوم؛ أي مسار يعطي OL يعني وجود قطع في المسار الواصل للمعالج
