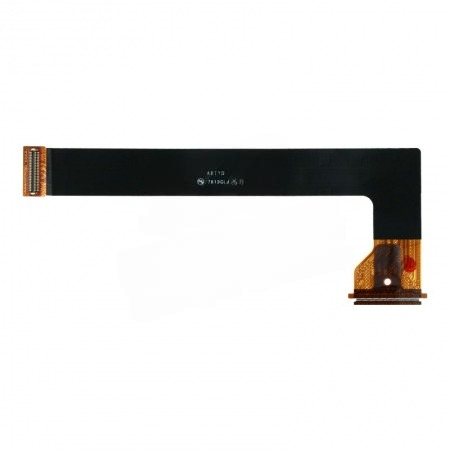

كيبل شاشه هواوي T5 10 inch AGS2 L09

في جهاز Huawei MediaPad T5 10 (الموديل AGS2-L09 / AGS2-W09 / AGS2-L03)، نجد تصميماً هندسياً يعتمد على فلاتة شاشة مستقلة (Standalone LCD Flex)، وهي تختلف كلياً عن أجهزة الهواتف اللوحية الصغيرة، وتتميز بمسار توصيل مباشر وقوي.

• نظام التوصيل: تخرج فلاتة الشاشة العريضة من الجزء السفلي لظهر شاشة الـ LCD، وتمر عبر فتحة مخصصة في الشاسيه المعدني لتتصل بـ سوكيت (Connector) عريض جداً يقع في منتصف البوردة الأم تقريباً.

• دمج اللمس (Touch): في موديل AGS2، تكون فلاتة اللمس مدمجة تماماً مع فلاتة الشاشة الرئيسية وتدخلان في سوكيت واحد، مما يقلل من تعقيد التوصيل ويزيد من جودة نقل البيانات.

• المسار: الكيبل طويل نوعاً ما ويمر بمسار آمن بعيداً عن حرارة المعالج أو ضغط البطارية المباشر، ولكنه حساس جداً عند منطقة “الثني” (The Fold).

✅ التوافقات الصحيحة (Compatibility Check)

• MediaPad T5 10 (10.1-inch): الموديل AGS2-L09 / AGS2-W09

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “البيانات المفقودة” أو “الخطوط العمودية”: نظراً لكبر حجم شاشة الـ 10 بوصة، فإن أي “فتلة” أو ضغط غير متساوٍ عند إغلاق الغطاء المعدني الخلفي قد يضغط على سوكيت الشاشة ويسبب ظهور خطوط. تأكد من تثبيت الفلاتة بقطعة لاصق (Kapton Tape) فوق السوكيت لمنع حركته. 🧼

2. خطر فك الغطاء الخلفي (⚠️): الغطاء الخلفي لـ T5 معدني ومثبت بكلبسات قوية جداً. نصيحة مهنية: ابدأ الفك من الجهة البعيدة عن أزرار البور والصوت بحذر، لأن فلاتة الأزرار في هذا الموديل نحيفة جداً وقريبة من الحافة، ومن السهل قطعها بـ “الفتاحة”.

3. عطل الإضاءة (Backlight Fuse): دائرة الإضاءة في T5 محمية بفيوز وملف إضاءة بجانب سوكيت الشاشة. قاعدة ذهبية: لا تقم أبداً بفك أو تركيب فلاتة الشاشة والبطارية موصلة؛ لأن تابلت T5 يشتهر بضرب “آيسي الإضاءة” أو الملف فوراً عند حدوث شرارة في السوكيت. 🔬

4. تأكسد السوكيت: بما أن الجهاز غالباً ما يستخدمه الأطفال، فإن السوائل تتسرب بسهولة من الأطراف وتصل لنقاط تلامس الفلاتة. افحص السوكيت تحت المجهر للتأكد من سلامة الأرجل النحاسية وعدم وجود “جنزارة” خضراء.

5. جودة الشاشة: شاشات الـ Copy لهذا الموديل أحياناً تعاني من بطء في استجابة اللمس أو استهلاك عالي للبطارية. تأكد من تجربة اللمس في جميع مناطق الشاشة قبل اللصق النهائي بمادة B-7000.

💡 خطوات الفحص السريع

• تنظيف الفلاتة: استخدم ممحاة (استيكة) نظيفة لتنظيف سنون فلاتة الشاشة الذهبية قبل الكبس لضمان أفضل توصيل للبيانات. 🧼

• قياس ممانعات MIPI: إذا كانت الشاشة سوداء والجهاز يسحب أمبير شحن طبيعي، قم بقياس الممانعة على سوكيت الشاشة؛ القيم الطبيعية تتراوح بين 350-500 أوم على مسارات البيانات.
