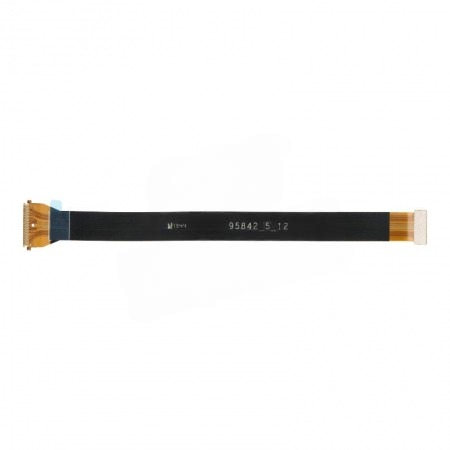

كيبل شاشه هواوي T8 KOB2-W09

في جهاز Huawei MatePad T8 (الموديل KOB2-W09 / KOB2-L09)، نجد تصميماً يعتمد على الكيبل الرئيسي الشامل (Main Flex Cable) الذي يمر فوق البطارية، وهو تصميم مشابه جداً لسلسلة الـ MatePad الحديثة.

في هذا التابلت، لا تتصل فلاتة الشاشة بالبوردة الأم مباشرة، بل يتم التوصيل عبر الكيبل العريض:

• نظام التوصيل: تخرج فلاتة الشاشة من الأسفل وتُكبس في سوكيت (Connector) وسيط موجود في ثلث الكيبل الرئيسي العريض المار فوق البطارية.

• الوظائف: الكيبل مسؤول عن نقل (بيانات العرض، اللمس، تيار الشحن، وإشارات الميكروفون والسبيكر).

• التثبيت: السوكيتات مؤمنة بصفائح معدنية (Brackets) وبراغي لمنع انفصال الكيبل عند السقوط، وهو أمر شائع في أجهزة التابلت التي يستخدمها الأطفال.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei MatePad T8: الموديل KOB2-W09 / KOB2-L09 / KOB2-L03

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “الشاشة السوداء” بعد السقوط: هذا هو العطل الأكثر شيوعاً في T8. نظراً لاستخدام الأطفال لهذا الجهاز، فإن الصدمات المتكررة قد تؤدي لخلخلة “الكبسة الوسطى” للكيبل الرئيسي. قبل تبديل الشاشة، تأكد من إعادة كبس وتنظيف هذا السوكيت الأوسط بمادة G-20. 🧼

2. عطل الإضاءة (No Backlight): شاشة T8 هي IPS LCD. تحذير مهني: دائرة الإضاءة في هذا الموديل حساسة جداً. لا تقم بفك أو تركيب الكيبل الرئيسي والبطارية موصلة؛ لأن أي تلامس خاطئ في أرجل السوكيت سيؤدي فوراً لضرب فيوز الإضاءة في البوردة الأم. 🔬

3. توقف اللمس (Touch failure): إذا كان اللمس لا يعمل والشاشة سليمة، افحص نقاط التلامس في السوكيت الأوسط. الرطوبة التي قد تتسرب من حواف الشاشة قد تسبب أكسدة بسيطة في مسارات اللمس.

4. تأثير البطارية: الكيبل يمر فوق البطارية مباشرة؛ أي انتفاخ بسيط في البطارية سيضغط على مسارات البيانات، مما يسبب ظهور خطوط عرضية أو فقدان مفاجئ للصورة عند الضغط على التابلت.

5. جودة الكيبل: عند شراء كيبل جديد، تأكد أنه “أصلي”؛ لأن الكيبلات الرديئة تسبب بطءاً شديداً في الشحن وضعفاً في إشارة الـ Wi-Fi.

💡 خطوات الفحص السريع

• تنظيف السوكيتات: استخدم فرشاة وكحول طبي لتنظيف السوكيتات الثلاثة (العلوي على البوردة الأم، السفلي، والأوسط للشاشة). 🧼

• قياس الممانعة: إذا كانت الشاشة سوداء والجهاز يعطي صوتاً أو اهتزازاً، قم بقياس ممانعات مسارات الـ MIPI (أزواج البيانات) على السوكيت العلوي بالبوردة الأم. القيم الطبيعية تتراوح بين 350-500 أوم.
