كيبل شاشه هواوي y6 2018

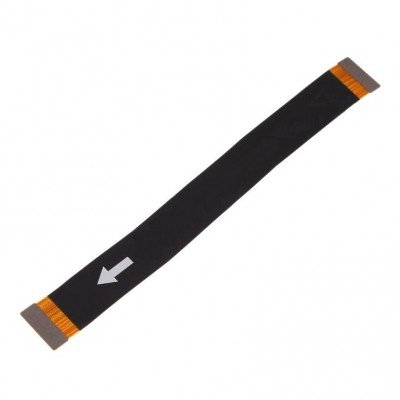

في جهاز Huawei Y6 2018 (الموديل ATU-L21 / ATU-LX3)، نجد تصميماً داخلياً يعتمد على الكيبل الرئيسي الشامل (Main Flex Cable) الذي يربط البوردة الأم بالبوردة السفلية، وتتصل به الشاشة في نقطة وسيطة، وهو تصميم مشابه جداً لأجهزة Honor من نفس الجيل.

في هذا الموديل، لا تتصل فلاتة الشاشة بالبوردة الأم مباشرة؛ بل يتم التوصيل عبر الكيبل العريض:

• نظام التوصيل: تخرج فلاتة الشاشة من الأسفل وتُكبس في سوكيت (Connector) وسيط موجود في منتصف الكيبل الرئيسي العريض المار فوق البطارية.

• الوظائف: الكيبل مسؤول عن نقل (بيانات العرض، اللمس، تيار الشحن، وإشارات الميكروفون والجرس).

• التثبيت: السوكيتات مؤمنة بصفائح معدنية (Brackets) وبراغي لمنع انفصال الكيبل عند السقوط.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Y6 2018: الموديل ATU-L11 / ATU-L21 / ATU-L22

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “الشاشة السوداء” بعد السقوط: صدمة السقوط قد تؤدي لخلخلة “الكبسة الوسطى” للكيبل الرئيسي (التي تربط الشاشة بالكيبل). قبل استبدال الشاشة، تأكد من إعادة كبس وتنظيف هذا السوكيت الأوسط بمادة G-20. 🧼

2. فصل البطارية (⚠️ تحذير مهني): دائرة الإضاءة في Y6 2018 حساسة. لا تقم بفك أو تركيب الكيبل الرئيسي والبطارية موصلة؛ لأن أي تلامس خاطئ في أرجل السوكيت سيؤدي فوراً لضرب فيوز الإضاءة أو ملف الإضاءة في البوردة الأم. 🔬

3. توقف اللمس (Touch failure): إذا كان اللمس لا يعمل والشاشة سليمة، افحص نقاط التلامس في السوكيت الأوسط. الرطوبة التي قد تتسرب من حواف الشاشة قد تسبب أكسدة بسيطة في مسارات اللمس.

4. تأثير البطارية: الكيبل يمر فوق البطارية مباشرة؛ أي انتفاخ بسيط في البطارية سيضغط على مسارات البيانات، مما يسبب ظهور خطوط عرضية أو “رعشة” في الصورة عند الضغط على الجهاز.

5. جودة الكيبل: عند شراء كيبل جديد، تأكد أنه “أصلي”؛ لأن الكيبلات الرديئة تسبب بطءاً شديداً في الشحن وتضعف جودة صوت السبيكر وتؤثر على قوة إشارة الشبكة.

💡 خطوات الفحص السريع

• تنظيف السوكيتات: استخدم فرشاة وكحول طبي لتنظيف السوكيتات الثلاثة (العلوي على البوردة الأم، السفلي، والأوسط للشاشة). 🧼

• قياس الممانعة: إذا كانت الشاشة سوداء والجهاز يعطي اهتزازاً عند التشغيل، قم بقياس ممانعات مسارات الـ MIPI (أزواج البيانات) على السوكيت العلوي بالبوردة الأم. القيم الطبيعية تتراوح بين 350-500 أوم.
