كيبل شاشه هواوي y7 2017

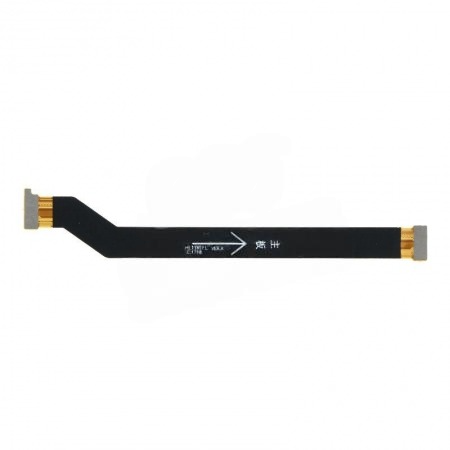

في جهاز Huawei Y7 2017 (الموديل TRT-L21 / TRT-LX1)، والمعروف أيضاً في بعض الأسواق باسم Enjoy 7 Plus، نجد تصميماً يعتمد على الكيبل الرئيسي الشامل (Main Flex Cable) الذي يربط البوردة الأم بالبوردة السفلية، وتتصل به الشاشة في نقطة وسيطة.

في هذا الموديل، لا تتصل فلاتة الشاشة بالبوردة الأم مباشرة؛ بل يتم التوصيل عبر الكيبل العريض:

• نظام التوصيل: تخرج فلاتة الشاشة من الأسفل وتُكبس في سوكيت (Connector) وسيط موجود في منتصف الكيبل الرئيسي العريض المار فوق البطارية.

• الوظائف: الكيبل مسؤول عن نقل (بيانات الصورة، اللمس، تيار الشحن، وإشارات الميكروفون والجرس).

• التثبيت: السوكيتات مؤمنة بصفائح معدنية (Brackets) وبراغي لمنع انفصال الكيبل عند السقوط.

✅ التوافقات الصحيحة (Compatibility Check)

• Huawei Y7 2017: الموديل TRT-L21 / TRT-LX1 / TRT-AL00

🛠️ أبرز الأعطال والنصائح الفنية (Pro Tips)

1. مشكلة “الشاشة السوداء” بعد السقوط: هذا هو العطل الأكثر شيوعاً في Y7 2017. صدمة السقوط قد تؤدي لخلخلة “الكبسة الوسطى” للكيبل الرئيسي. قبل استبدال الشاشة، تأكد دائماً من إعادة كبس وتنظيف هذا السوكيت الأوسط بمادة G-20. 🧼

2. فصل البطارية (⚠️ تحذير مهني): دائرة الإضاءة في Y7 2017 حساسة جداً. لا تقم بفك أو تركيب الكيبل الرئيسي والبطارية موصلة؛ لأن أي تلامس خاطئ في أرجل السوكيت سيؤدي فوراً لضرب فيوز الإضاءة أو ملف الإضاءة في البوردة الأم. 🔬

3. توقف اللمس (Touch failure): إذا كان اللمس لا يعمل والشاشة سليمة، افحص نقاط التلامس في السوكيت الأوسط. الرطوبة التي قد تتسرب من حواف الشاشة قد تسبب أكسدة بسيطة تعطل مسارات اللمس.

4. تأثير البطارية: الكيبل يمر فوق البطارية؛ أي انتفاخ بسيط في البطارية سيضغط على مسارات البيانات، مما يسبب ظهور خطوط عرضية أو فقدان مفاجئ للصورة عند الضغط على الجهاز.

5. جودة الكيبل: عند شراء كيبل جديد، تأكد أنه “أصلي”؛ لأن الكيبلات الرديئة تسبب بطءاً شديداً في الشحن وتضعف جودة صوت السبيكر وتؤثر على قوة إشارة الشبكة.

💡 خطوات الفحص السريع

• تنظيف السوكيتات: استخدم فرشاة وكحول طبي لتنظيف السوكيتات الثلاثة (العلوي على البوردة الأم، السفلي، والأوسط للشاشة). 🧼

• قياس الممانعة: إذا كانت الشاشة سوداء والجهاز يعطي اهتزازاً عند التشغيل، قم بقياس ممانعات مسارات الـ MIPI (أزواج البيانات) على السوكيت العلوي بالبوردة الأم. القيم الطبيعية تتراوح بين 350-500 أوم.
